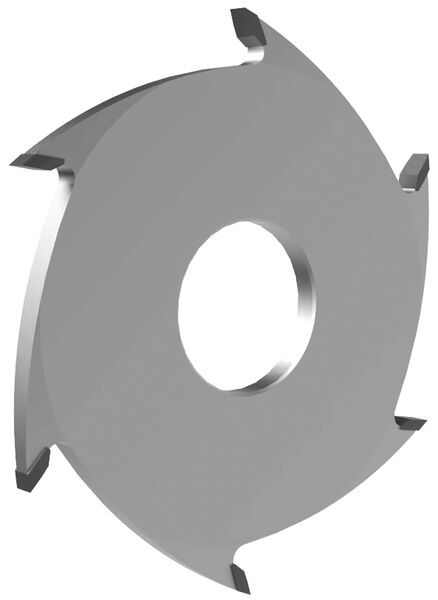

80478293 - Randzinken-Fräser-Scheiben HW
Produkt
Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Keilzinkenanlagen
- für Sichtfugen bei Längsverbindungen in Hart- und Weichhölzern
Ausführung
- hochfester Stahlkörper
- Ø 160 mm: n max = 11.800 min-1
- Ø 239 mm: n max = 7.900 min-1
- Ø 250 mm: n max = 7.400 min-1
Vorteile
- extrem lange Standwege durch spezielle Zuordnung des Schneidstoffes zum Werkstoff und spiralförmige Anordnung der Schneiden
- höhere Stabilität durch verstärkten Rücken
Hinweise
- in Verbindung mit Minizinkenfräsern von gleichem Ø und gleicher Teilung
- Ø 239 mm (halbe Schulter) nur mit Ritzsägen einsetzbar
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 160 [mm] | |
| B = Schnittbreite | 11,2 [mm] | |
| b = Nabenbreite | 11.4 [mm] | |
| Ø d = Bohrungsdurchmesser | 70 [mm] | |
| Z = Zähnezahl | 4 | |
| Teilung = Teilung | 3.8 [mm] | |
| Zinkenlänge = Zinkenlänge | 10 [mm] | |
| nmax = maximale Drehzahl | 11’800 [min-1] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
