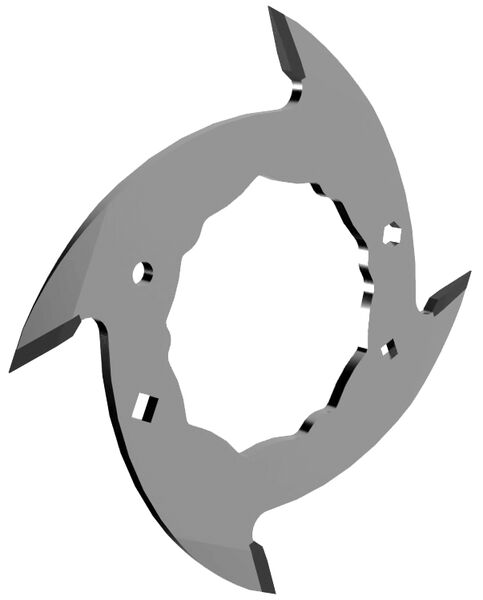

Minizinkenfräser-Scheiben HW - easyFix

Produkt

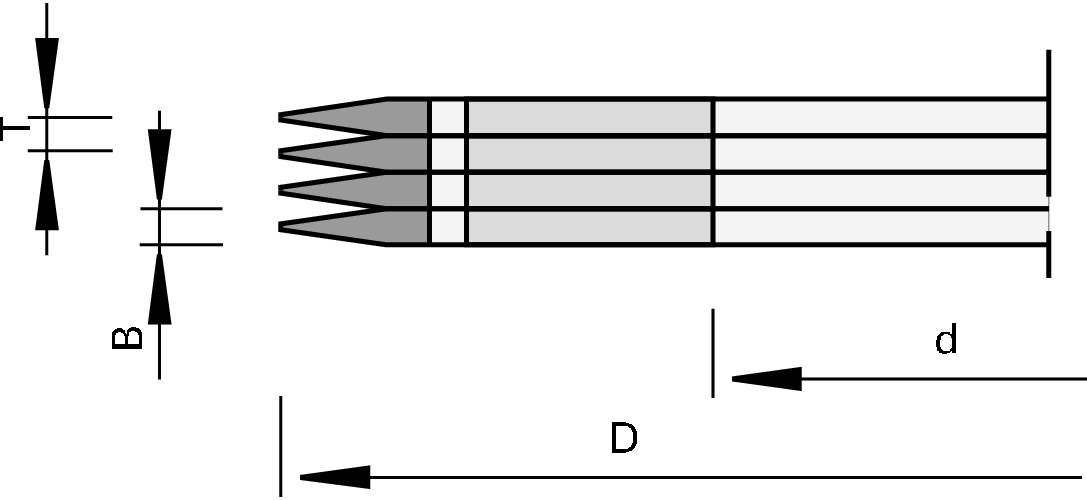

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Keilzinkenanlagen Grecon/Dimter, SMB, Scharpf + Kögel, Dieffenbacher, NKT
  • Maschinen mit Ablängeinheit
  • für Längsverbindungen in Weich- und Harthölzern

Ausführung

  • hochfester Stahlkörper
  • topline-Schliff
  • Ø 160 mm: n max = 11.800 min-1
  • Ø 250 mm: n max = 7.400 min-1
  • Ø 260 mm: n max = 7.200 min-1

Vorteile

  • extrem lange Standwege durch spezielle Zuordnung des Schneidstoffes zum Werkstoff und spiralförmige Anordnung der Schneiden
  • höhere Stabilität durch verstärkten Rücken
  • Nebenlöcher für eine mögliche Fibonacci Anordnung
  • easyFix Aufnahme für eine komfortablere Bestückung

Hinweise

  • in Verbindung mit Buchse auf jede Holzdicke einstellbar

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z Teilung
[mm]
Zinkenlänge
[mm]
nmax
[min-1]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

160 3,6 3.8 70 2 3.8 10/11 11’800 Hartholz/Exoten 80478287
|
160 3,6 3.8 70 4 3.8 10/11 11’800 Hartholz/Exoten 80478285
|
250 3,6 3.8 70 6 3.8 10/11 7’400 Hartholz/Exoten 80478283
|
260 3,6 3.8 70 6 3.8 15/16 7’200 Weichholz 80478284
|
