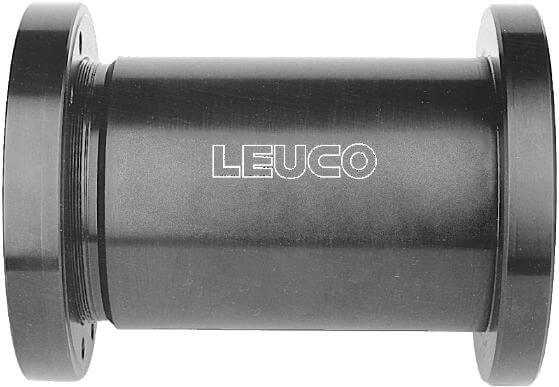

178172 - Buchsen für Minizinkenfräser-Scheiben
Produkt

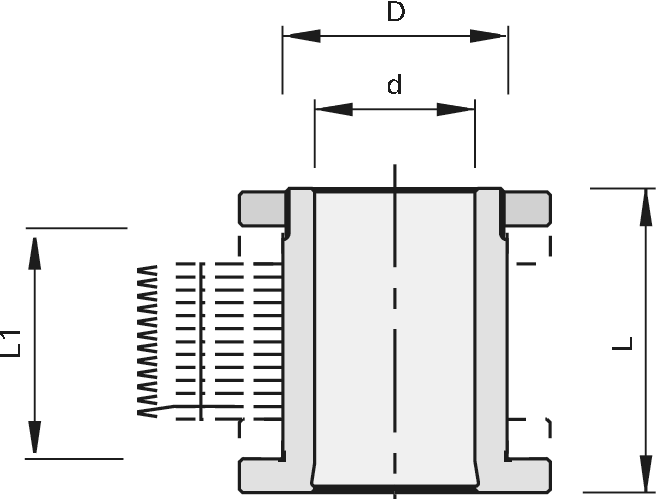

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- zur Aufnahme von Minizinkenfräser und Randzinkenfräser
Ausführung
- hochfester Stahlkörper
- Distanzringe Ø 97 mm für Fräser Ø 160-210 mm (nicht unbedingt erforderlich)
Vorteile
- hohe Rundlauf- und Planlaufgenauigkeit
- für unterschiedliche Holzdicken
Hinweise
- Zwischenmaße mit Distanzringen auffüllen
- bei Fräser Ø 250 mm ist unten und oben mindestens ein Distanzring Ø 177 einzulegen !
- für das Verschrauben der Fräser Stirnlochmutter bzw. hydraulische Spannmutter separat bestellen
- bei Fräsersätzen über 100 mm hoch wird die hydraulische Spannmutter empfohlen
- die Auswahl der Buchsenlänge ist abhängig von der zu bearbeitende Holzhöhe "H" und der Art der Befestigungsmutter
- Zubehör: Montagevorrichtung, Montagering und Gabelschlüssel ist für Selbstschärfer dringend notwendig
| Merkmal | Wert | |
|---|---|---|
| L = Länge | 195 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | 50 [mm] | |
| Ø D = Durchmesser | 70 [mm] | |
| L1 = Gesamtlänge | 162 [mm] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Montagevorrichtung | 177103 | ||||
| Zweilochmutterndreher | 177102 | ||||
| Stirnlochmutter | M68x1,5x14 | 177104 | |||
| Hydraulische Spannmutter | M68x1,5x56 | 178787 | |||
|
Schraubendreher mit Quergriff für Innensechskant | SW4x100 | 166091 | ||
|
Zwischenringe | Ø100x7,6xØ70 | 180940 | ||
|
|
Zwischenringe | Ø100x11,4xØ70 | 180941 | ||
|
|
Zwischenringe | Ø175x11,4xØ70 | 181034 | ||
|
|
Zwischenringe | Ø175x7,6xØ70 | 186163 | ||
|
ab Lager lieferbar |
|||||
