187579 - Minizinkenfräser HS - echte Z=3
Produkt
Zeichnung
- Hochleistungsschnellschnittstahl [HS]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Keilzinkenanlagen
- Maschinen ohne Ablängeinheit
- für Längsverbindungen von Weichhölzern, Harthölzern und Exoten, mit einer Zinkenlänge von 20 mm
- flexibles Werkzeug für die Zinkung beim Einsatz von faserhaltigem PU Leim und faserloser PU Leim
Ausführung
- Standard für PUR-Verleimungen
- echte Z=3 für hohe Vorschübe
- Zinkenlänge von 20 mm
- HS geeignet für Weichhölzern
- HS Solid 34 geeignet für asthaltigen Weichhölzern
Vorteile
- HS Solid 34 hohe Biegebruchfestigkeit, 1,5 - 2-facher Standweg im Vergleich zu HS-Minizinkenfräsern
- topcoat 104 2-facher Standweg im Vergleich zu HS-Minizinkenfräsern
Hinweise
- Berechnung Anzahl Fräser siehe Tabelle

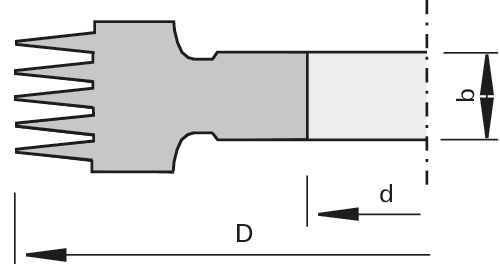

| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 180 [mm] | |
| B = Schnittbreite | 39,6 [mm] | |
| b = Nabenbreite | 19.1 [mm] | |
| Ø d = Bohrungsdurchmesser | 50 [mm] | |
| Z = Zähnezahl | 3 | |
| Teilung = Teilung | 6.2 [mm] | |
| Zinkenlänge = Zinkenlänge | 20/20 [mm] | |
| Anzahl der Zinken = Anzahl der Zinken | 3 [St.] | |
| nmax = maximale Drehzahl | 8’000 [min-1] | |
| L = Lieferstatus | ||
| Bemerkung | Basisfräser, HS | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
