UltraProfiler plus - Messerköpfe HW (gekröpft) - MAN
Produkt

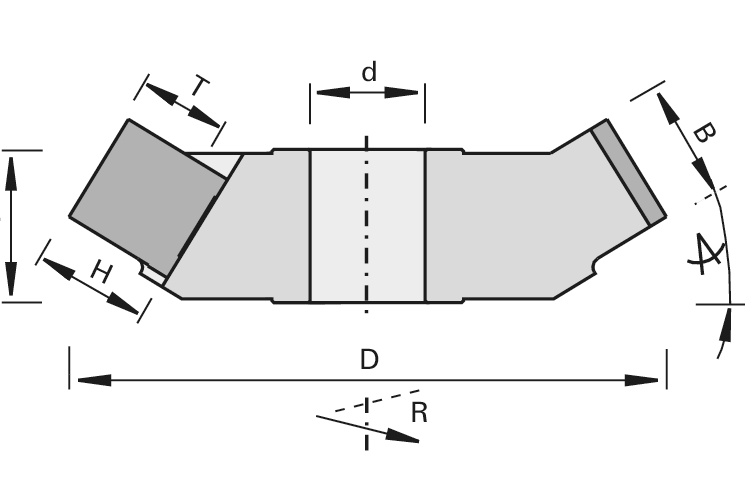

Zeichnung
- UltraProfiler plus
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Bearbeitungszentren
- Doppelendprofiler
- Kehlmaschinen
- Tischfräsmaschinen
- zum Profilieren von Massivhölzern und Holzwerkstoffen
Ausführung
- Messerkopf-Körper aus hochfester Aluminiumlegierung
- mit Achswinkel
- Schneidstoff: HW HL Board 06 für Massivhölzer und Holzwerkstoffe
Vorteile
- große Profiltiefen möglich
- Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert
- Schnittgeschwindigkeit bis 80 m/s
- Rundlaufgenauigkeit 0,03 mm
Hinweise
- Wechselplatten in topline Ausführung lieferbar (Spanfläche poliert, Freifläche feinstgeschliffen)
- bei höherem Achswinkel kann die Zähnezahl sinken
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
B
[mm] |
H
[mm] |
Ø d
[mm] |
Ø dmax
[mm] |
Z |
T
[mm] |
Skizze
[Folie] |
nmin-nmax
[min-1] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 150 | 32-40 | 40 | 30 | 30 | 2-6 | 26 | UP | 5100-10200 | UP30 | ||
| 165 | 32-50 | 40 | 30 | 30 | 2-6 | 26 | UP | 5100-9200 | UP31 | ||
| 180 | 40-60 | 40 | 30 | 50 | 2-6 | 26 | UP | 5000-8500 | UP32 | ||
| 195 | 40-60 | 40 | 30 | 50 | 2-8 | 26 | UP | 4800-7800 | UP33 | ||
