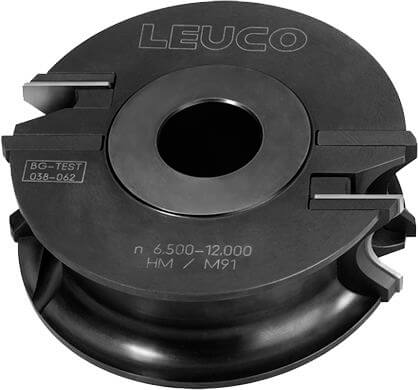

167263 - SuperProfiler HW (Innenprofil) - MAN
Produkt
Zeichnung
-
- Hartmetall [HW]
- MAN
Technische Daten
Beschreibung
Maschine / Anwendung
- Tischfräsmaschinen
- zum Hobeln und Profilieren von Massivhölzern und Holzwerkstoffen
Ausführung
- Schneiden achsparallel
- n = 6.200 - 10.700 min-1
- Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
- Schneidstoff: HW HL Solid 60 für Weichhölzer
Vorteile
- Messerkopf zur Aufnahme von verschiedenen Profilwechselplatten
Hinweise
- Einsatz im Gegenlauf
- Wechselplatten nach Kundenwunsch frei profilierbar
- Lieferumfang: Messerkopf mit Spannelementen ohne Wechsel-, Stütz- und Abweiserplattenplatten
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 125 [mm] | |
| B = Schnittbreite | 40 [mm] | |
| Ø d = Bohrungsdurchmesser | 30 [mm] | |
| Ø dmax = maximaler Bohrungsdurchmesser | 35 [mm] | |
| Z = Zähnezahl | 2 | |
| Tmax = maximale Profiltiefe | 13 [mm] | |
| Skizze = Profilierbare Zone | SP 1 [Folie] | |
| nmin-nmax = Drehzahlbereich | 6200-10700 [min-1] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
