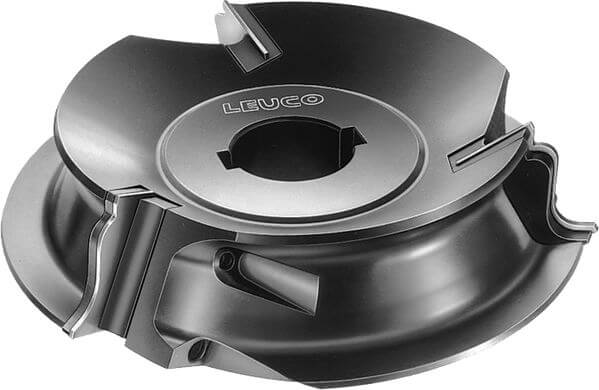

SuperProfiler HW (Außenprofil) - MEC

Produkt

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • Kehlmaschinen
  • zum Profilieren von Massivhölzern und Holzwerkstoffen

Ausführung

  • Schneiden achsparallel
  • Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
  • Schneidstoff: HW HL Solid 60 für Weichhölzer

Vorteile

  • Messerkopf zur Aufnahme von verschiedenen Profilwechselplatten

Hinweise

  • Wechselplatten nach Kundenwunsch frei profilierbar
  • Lieferumfang: Messerkopf mit Spannelementen ohne Wechsel- und Stützplatten

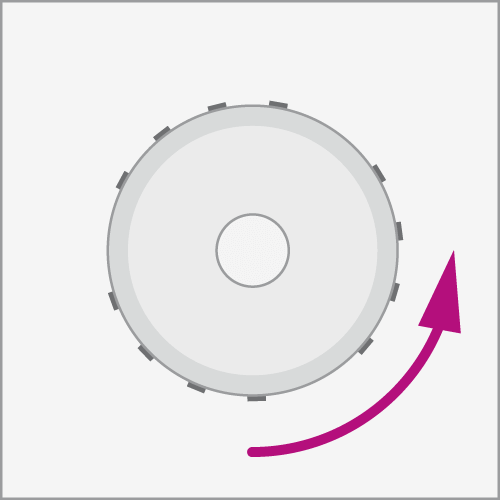

  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
Ø d
[mm]
Ø dmax
[mm]
Z Tmax
[mm]
DKN
[mm]

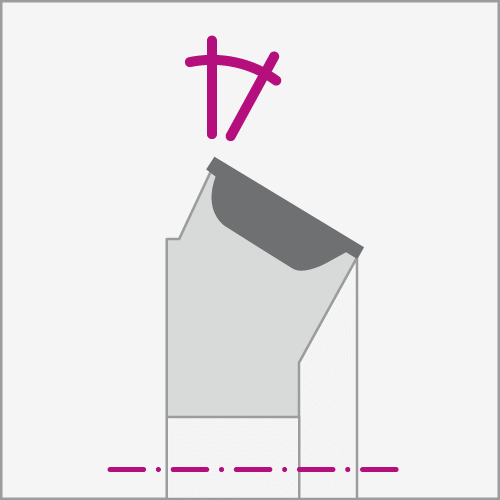

Kröpfungs∡
[°]
Skizze
[Folie]
nmax
[min-1]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

165 40 30 40 3 13 8x3 30 SP 13 9’000 L Homag, IMA 167967
|
165 40 30 40 3 13 8x3 30 SP 13 9’000 R Homag, IMA 167968
|
