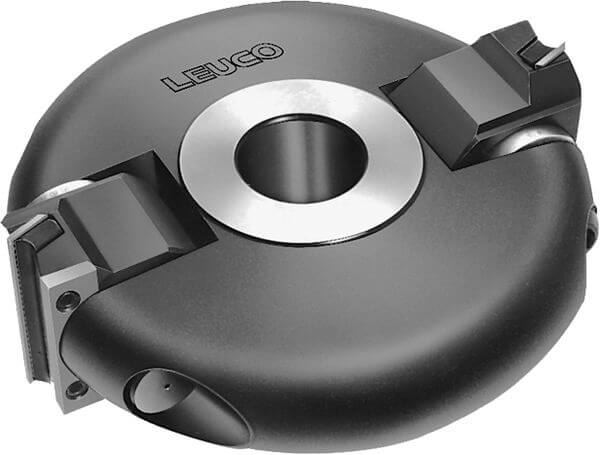

179184 - Schwenk-Messerköpfe HW
Produkt
Zeichnung
-
- Hartmetall [HW]
- MAN
Technische Daten
Beschreibung
Maschine / Anwendung
- Tischfräsmaschinen
- zum Anfasen, Fügen und Fälzen in Massivhölzern sowie furnierten und kunststoffbeschichteten Holzwerkstoffen mit einstellbarem Fasewinkel
Ausführung
- Schneiden achsparallel
- Schneidstoff: HW HL Board 05
Vorteile
Hinweise
- Einsatz im Gegenlauf
- Fälzen mit zusätzlicher Vorschneidscheibe
- Fasewinkel bis 60 Grad schwenkbar
- Ø 120 mm Fasewinkel einstellbar von 5 Grad zu 5 Grad
- Ø 150 mm Fasewinkel einstellbar von 1 Grad zu 1 Grad
| Merkmal | Wert | |
|---|---|---|
| Fase∡ = Fasewinkel | 60 [°] | |
| Ø D = Flugkreisdurchmesser | 120 [mm] | |
| B = Schnittbreite | 40 [mm] | |
| Ø d = Bohrungsdurchmesser | 30 [mm] | |
| Z = Zähnezahl | 2 | |
| nmin-nmax = Drehzahlbereich | 6400-11000 [min-1] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Vorschneidscheiben | Ø150x8,0xØ30 Z=2 | 179182 | |||
|
Gewindestifte - mit Innensechskant und Zapfen | M6x16 SW3 | 001617 | ||
|
Winkelschraubendreher für Innensechskant | SW6 DIN ISO 2936 | 009675 | ||
|
Schraubendreher mit Quergriff für Innensechskant | SW3x100 | 166090 | ||
|
Senkkopfschrauben - mit Innentorx | M5x6,8 T15 D=Ø9,4 | 180839 | ||
| Druckleisten | B=40 | 50930125 | |||
|
ab Lager lieferbar |
|||||
