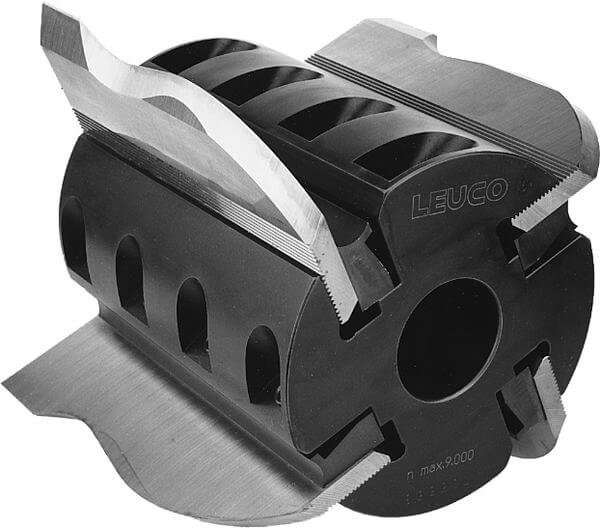

179216 - Profil-Messerköpfe
Produkt

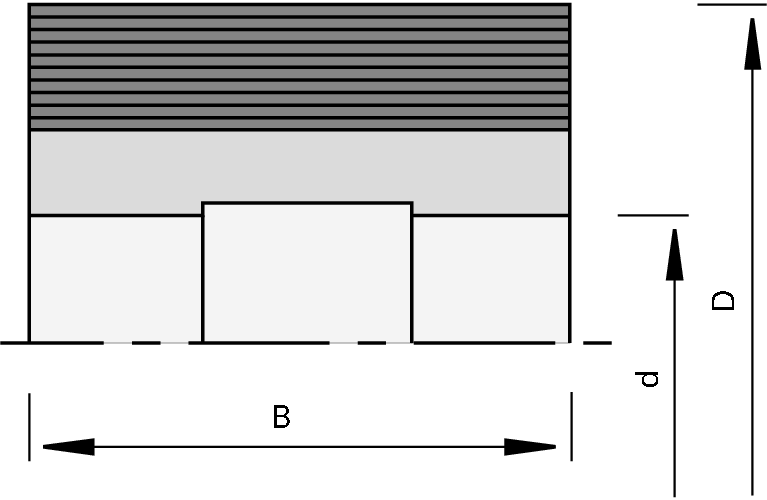

Zeichnung
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kehlmaschinen
- zum Profilieren von Massivhölzern
Ausführung
- Spanwinkel 25 Grad
Vorteile
- höchste Profilgenauigkeit und Oberflächenqualität durch Schärfen der Messer im Messerkopf
Hinweise
- formschlüssige Messerspannung durch hochgenaue Verzahnung 60 Grad, Teilung 1,6 mm
- Messer nachstellbar
- Profiltiefe und Flugkreisdurchmesser siehe Tabelle
- für rückenverzahnte Blanketts mit S = 8, 10 mm
- Lieferumfang: Messerkopf mit Druckleiste; Blanketts siehe Kapitel Wendeplatten, Messer, Wechselplatten
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 137 [mm] | |
| B = Schnittbreite | 60 [mm] | |
| Ø d = Bohrungsdurchmesser | 50 [mm] | |
| Z = Zähnezahl | 4 | |
| Span∡ = Spanwinkel | 25 [°] | |
| nmax = maximale Drehzahl | 8’000 [min-1] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Druckleisten | B=60 | 179222 | |||
| Blindstücke | 60x20x8 | 179230 | |||
|
Schraubendreher mit Quergriff für Innensechskant | SW5x150 | 168703 | ||
|
Gewindestifte - mit Innensechskant und Zapfen | M10x20 DIN EN ISO 4028 | 815807 | ||
|
ab Lager lieferbar |
|||||
