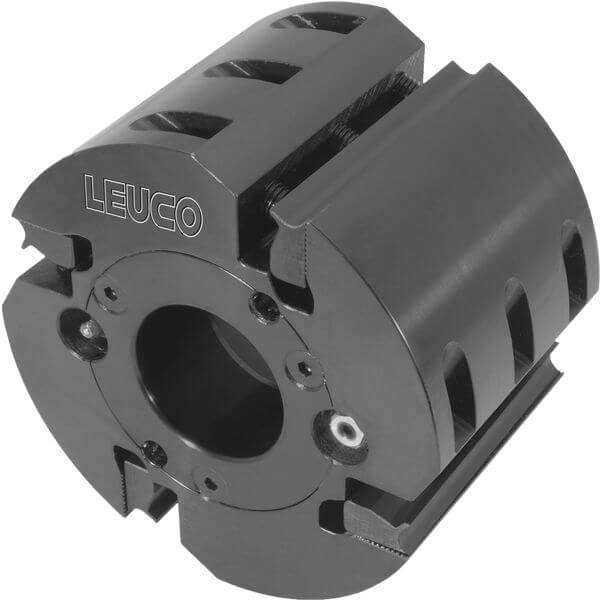

Hydro-Profil-Messerköpfe HS
Produkt

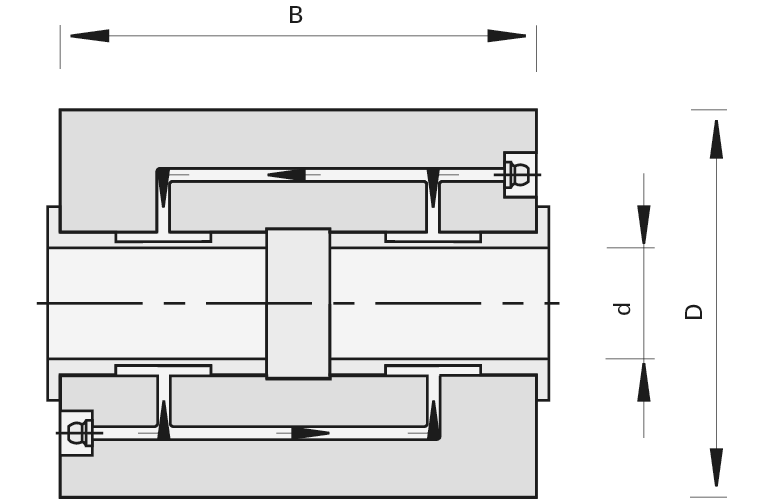

Zeichnung
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Hydro-Profilfräsmaschinen
- zum Profilieren von Massivhölzern
Ausführung
- maximale Drehzahl ist abhängig von der Messerhöhe, siehe Tabelle "Maximale Drehzahl"
Vorteile
- hohe Vorschubgeschwindigkeit bei bester, messerschlagfreien Schnittqualität
- spielfreie Zentrierung durch Zweikammer-Hydro-Spannung, System Weinig
- hohe Rundlaufgenauigkeit und schwingungsarmer Lauf
- spielfreie Messerbefestigung durch hochgenaue Verzahnung 60 Grad Teilung 1,6 mm
Hinweise
- Messer nachstellbar
- Profiltiefe und Flugkreisdurchmesser siehe Tabelle
- für rückenverzahnte Blanketts mit S = 8, 10 mm
- Lieferumfang: Messerkopf mit Druckleiste; Blanketts siehe Kapitel Wendeplatten, Messer, Wechselplatten
|
Ø D
[mm] |
B
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||
| 137 | 60 | 40 | 4 | 9’000 | 176342 | ||
| 137 | 100 | 40 | 4 | 9’000 | 176343 | ||
| 137 | 130 | 40 | 4 | 9’000 | 176344 | ||
| 137 | 150 | 40 | 4 | 9’000 | 176345 | ||
| 137 | 180 | 40 | 4 | 9’000 | 176346 | ||
| 137 | 230 | 40 | 4 | 9’000 | 176347 | ||
| 150 | 60 | 50 | 4 | 6’000 | 176348 | ||
| 150 | 60 | 50 | 6 | 6’000 | 176349 | ||
| 150 | 100 | 50 | 4 | 6’000 | 176350 | ||
| 150 | 100 | 50 | 6 | 6’000 | 176351 | ||
| 150 | 130 | 50 | 4 | 8’000 | 176352 | ||
| 150 | 130 | 50 | 6 | 8’000 | 176353 | ||
| 150 | 150 | 50 | 4 | 6’000 | 176354 | ||
| 150 | 150 | 50 | 6 | 6’000 | 176355 | ||
| 150 | 180 | 50 | 4 | 8’000 | 176356 | ||
| 150 | 180 | 50 | 6 | 8’000 | 176357 | ||
| 150 | 230 | 50 | 4 | 8’000 | 176358 | ||
| 150 | 230 | 50 | 6 | 6’000 | 176359 | ||
| 150 | 260 | 50 | 4 | 8’000 | 176360 | ||
| 150 | 260 | 50 | 6 | 8’000 | 176361 | ||
| 150 | 310 | 50 | 4 | 8’000 | 176362 | ||
| 150 | 310 | 50 | 6 | 8’000 | 176363 | ||
| 163 | 60 | 50 | 8 | 6’000 | 176364 | ||
| 163 | 100 | 50 | 8 | 6’000 | 176365 | ||
| 163 | 130 | 50 | 8 | 6’000 | 176366 | ||
| 163 | 150 | 50 | 8 | 6’000 | 176367 | ||
| 163 | 180 | 50 | 8 | 6’000 | 176368 | ||
| 163 | 230 | 50 | 8 | 6’000 | 176369 | ||
| 163 | 260 | 50 | 8 | 6’000 | 176370 | ||
| 163 | 310 | 50 | 8 | 6’000 | 176371 | ||
| 195 | 60 | 50 | 10 | 6’000 | 176372 | ||
| 195 | 100 | 50 | 10 | 6’000 | 176373 | ||
| 195 | 130 | 50 | 10 | 6’000 | 176374 | ||
| 195 | 150 | 50 | 10 | 6’000 | 176375 | ||
| 215 | 60 | 50 | 12 | 6’000 | 176380 | ||
| 215 | 100 | 50 | 12 | 6’000 | 176381 | ||
| 215 | 130 | 50 | 12 | 6’000 | 176382 | ||
| 215 | 150 | 50 | 12 | 6’000 | 176383 | ||
