EcoPro-Messerköpfe HW (gerade) - MAN
Produkt

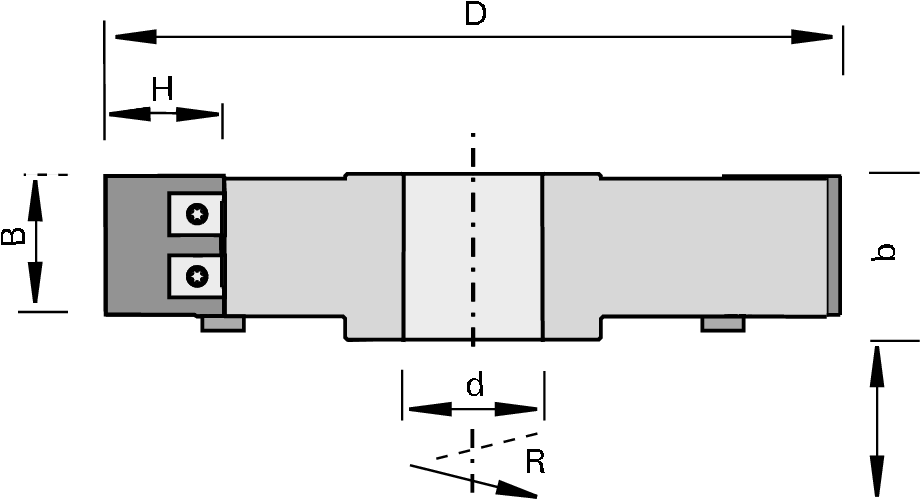

Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Bearbeitungszentren
- Doppelendprofiler
- Kehlmaschinen
- Tischfräsmaschinen
- zum Profilieren von Massivhölzern und Holzwerkstoffen
Ausführung
- Messerkopf-Körper aus hochfester Aluminiumlegierung
- Schneiden achsparallel
- Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
- Schneidstoff: HW HL Solid 60 für Weichhölzer
Vorteile
- Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert
Hinweise
- Wechselplatten nach Kundenwunsch frei profilierbar
- Messerkopf-Körper ist nur für ein Profil verwendbar
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
B
[mm] |
H
[mm] |
b
[mm] |
Ø d
[mm] |
Ø dmax
[mm] |
Z |
Skizze
[Folie] |
nmin-nmax
[min-1] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 125 | 30 | 30 | 36 | 30 | 30 | 3 | EP 382 | 7700-10480 | 179050 | ||
| 125 | 40 | 30 | 46 | 30 | 30 | 3 | EP 384 | 7700-9480 | 179051 | ||
| 125 | 50 | 33 | 56 | 30 | 30 | 3 | EP 386 | 7700-8420 | 179052 | ||
| 150 | 30 | 30 | 36 | 30 | 50 | 3 | EP 382 | 6200-9620 | 179053 | ||
| 150 | 40 | 30 | 46 | 30 | 50 | 3 | EP 384 | 6200-8420 | 179054 | ||
| 150 | 50 | 33 | 56 | 30 | 50 | 3 | EP 386 | 6200-7300 | 179055 | ||
| 180 | 30 | 30 | 36 | 30 | 50 | 4 | EP 382 | 4800-8600 | 179056 | ||
| 180 | 40 | 30 | 46 | 30 | 50 | 4 | EP 384 | 4800-7520 | 179057 | ||
| 180 | 50 | 33 | 56 | 30 | 50 | 4 | EP 386 | 5200-6500 | 179058 | ||
