V-Nut-Profilmesserköpfe HW für Aluminium-Verbundmaterial - HOLZ-HER

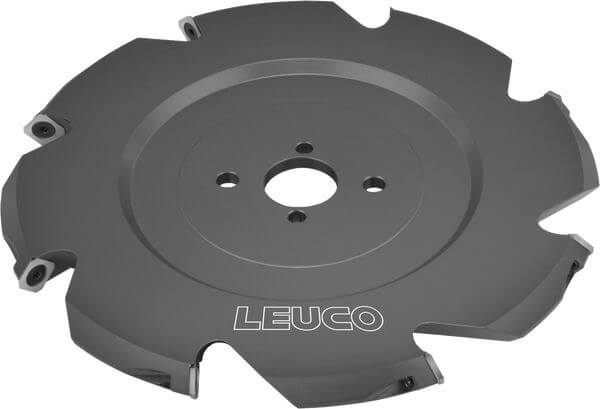

Produkt

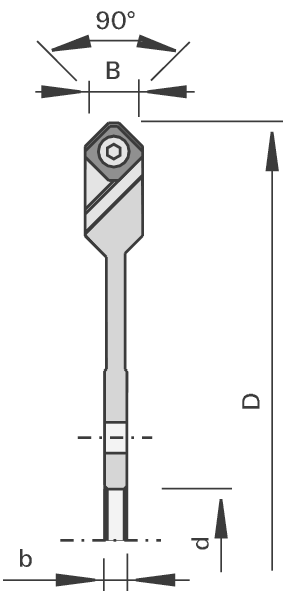

Zeichnung

  • Hartmetall [HW]
  • MAN

Artikel

Beschreibung

Maschine / Anwendung

  • vertikale Plattenaufteilsägen
  • zur Herstellung von Fassadenelementen, Zargen, Eckelementen aus Aluminium-Verbundmaterial, Gutbond usw.

Ausführung

  • Grundkörper aus Aluminium eloxiert
  • Schneidstoff: HL Solid 40

Vorteile

  • flugkreiskonstantes Werkzeug durch Einsatz von Wendeplatten
  • einfaches Handling durch schnellen Messerwechsel

Hinweise

  • Wendeplatten-Befestigungsschraube ist mit zwei Torx ausgeführt. T15 von vorne und T10 von hinten

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

244 16,5 6.5 30 8 182616
|
