Nutmesserköpfe HW - verstellbar 8-24 mm
Produkt

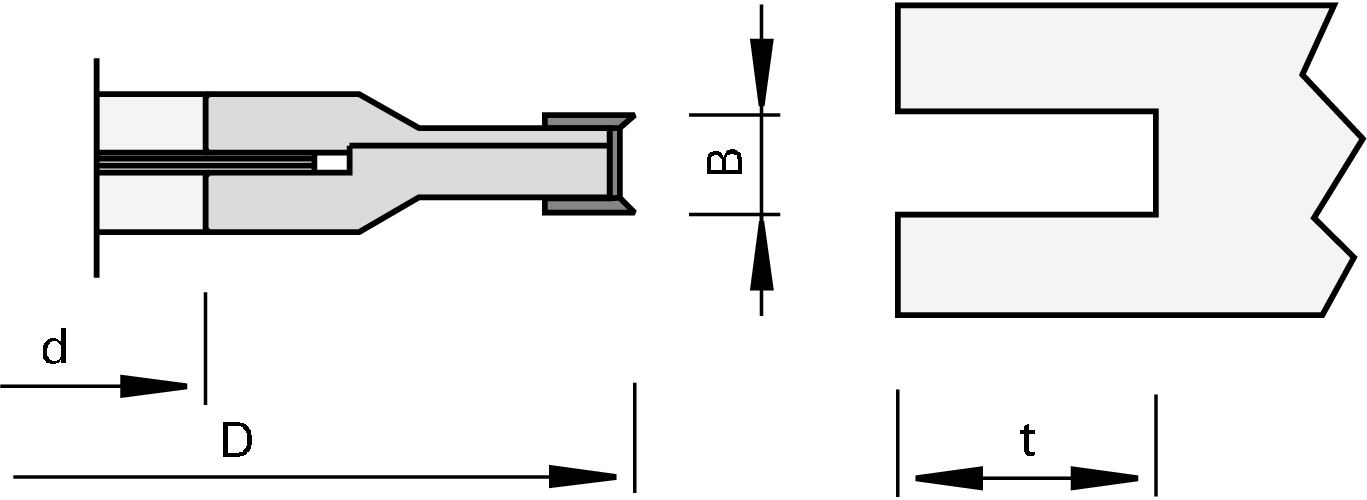

Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Tischfräsmaschinen
- Kehlmaschinen
- Doppelendprofiler
- zum ausrißfreien Nuten in Massivhölzern und Holzwerkstoffen
Ausführung
Vorteile
Hinweise
- Einsatz im Gegenlauf längs und quer zur Faser
- Schnittbreite 8 - 15 mm und 12,6 - 24 mm zweiteilig
- Schnittbreite verstellbar mit Zwischenringen um jeweils 0,1 mm
- Einzelmesserköpfe und Zwischenringe mittels Stiften verdrehsicher montiert
|
Ø D
[mm] |
B
[mm] |
Ø d
[mm] |
Z |
Tmax
[mm] |
DKN
[mm] |
Type |
nmin-nmax
[min-1] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 180 | 8,0-15 | 30 | 4+4 | 35 | 4500-7400 | 178725 | ||||
| 180 | 8,0-15 | 30 | 4+4 | 50 | 21 | 4500-7400 | 198530 | |||
| 180 | 8,0-30 | 30 | 4+4+2 | 50 | 4500-7400 | 199772 | ||||
| 180 | 8,0-45 | 30 | 4+4+2+2 | 50 | 4500-7400 | 199773 | ||||
| 180 | 8,0-15 | 35 | 4+4 | 35 | 10x4 | 4500-7400 | 178726 | |||
| 180 | 8,0-15 | 40 | 4+4 | 35 | 12x5 | 4500-7400 | 178727 | |||
| 180 | 12,6-24 | 30 | 4+4 | 40 | 4500-7400 | 178729 | ||||
| 180 | 12,6-24 | 35 | 4+4 | 40 | 10x4 | 4500-7400 | 178730 | |||
| 180 | 12,6-24 | 40 | 4+4 | 40 | 12x5 | 4500-7400 | 178731 | |||
| 180 | 15 | 30 | 2 | 50 | 22 | 198531 | ||||
