Nut- und Federwerkzeuge HS

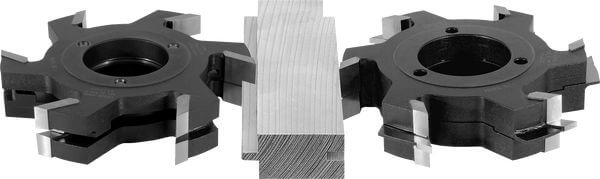

Produkt

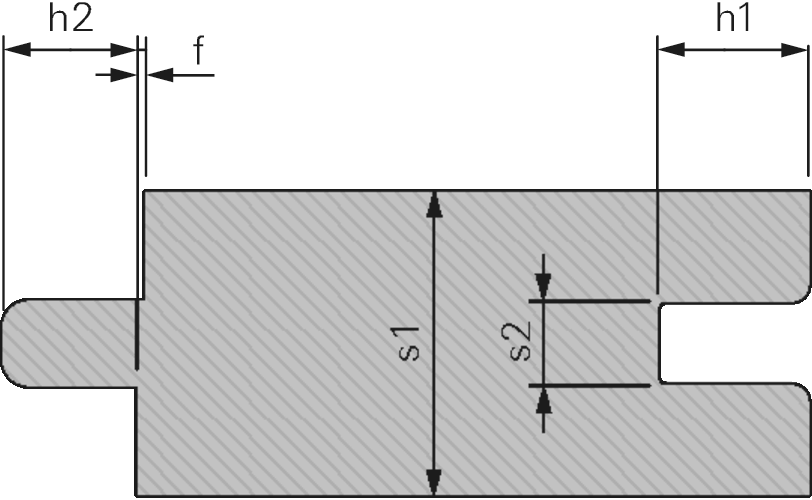

Zeichnung

  • Hochleistungsschnellschnittstahl [HS]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kehlmaschinen
  • Doppelendprofiler
  • zur Herstellung von Nut-/ und Federverbindung, mit und ohne Unterfügung bzw. Fase in Weich- und Harthölzer

Ausführung

  • Tragkörper aus Stahl
  • verstellbar durch Zwischenringe
  • größtmögliche Genauigkeit durch Planparallelität aller Teile
  • 3 Mitnahmestifte auf Teilkreis 75mm als Verdrehsicherung

Vorteile

Hinweise

  • bei Bestellung Drehrichtung, Vorschubrichtung und Gutseite nach Schema I,II,III oder IV angeben
  • ohne Bestellangaben liefern wir nach Schema I
  • auf Wunsch auch mit HW-Bestückung gegen Mehrpreis lieferbar

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
Ø d
[mm]
Z s1
[mm]
nmax
[min-1]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

180 35 40 6 12-36 8’000 58532354
|
180 35 40 6 15-27 8’000 58532358
|
180 35 40 6+3 12-27 8’000 58532361
|
180 35 40 6 12-36 8’000 58532382
|
180 35 40 6 15-27 8’000 58532384
|
180 35 40 6 15-27 8’000 58532387
|
180 35 40 6+3 12-27 8’000 58532390
|
180 35 40 6+3 14-19 8’000 58532391
|
