Kanten-Fase-Messerköpfe HW HSK 25R - Homag, IMA

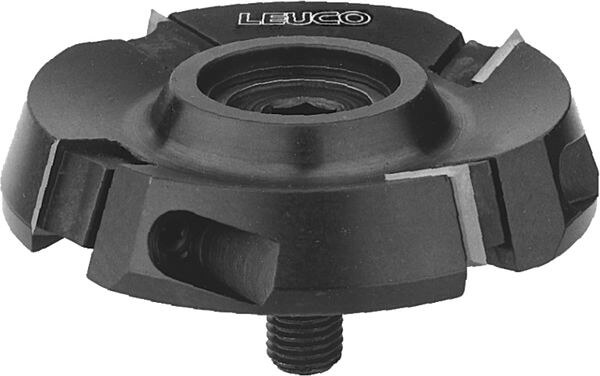

Produkt

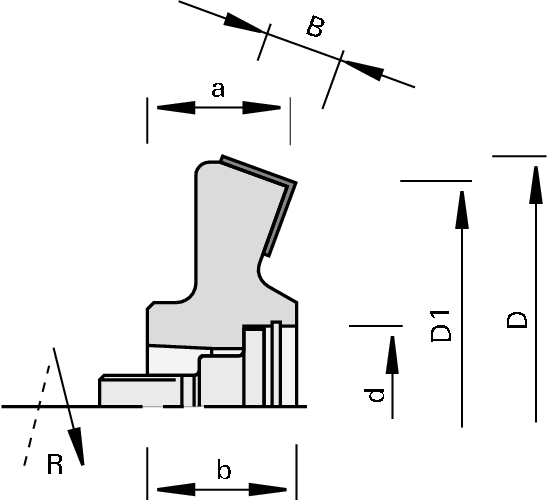

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag, IMA
  • zum Bündigfräsen und Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • mit Achswinkel
  • Schneidstoff: HW HL Board 05
  • n max = 18.000 min-1

Vorteile

  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach DIN-EN 50144

Tabellen- und Bildlegende...

Fase∡
[°]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

20 77 70 21.5 12 23 HSK 25R 4 18’000 L 177594
|
20 77 70 21.5 12 23 HSK 25R 4 18’000 R 177593
|
