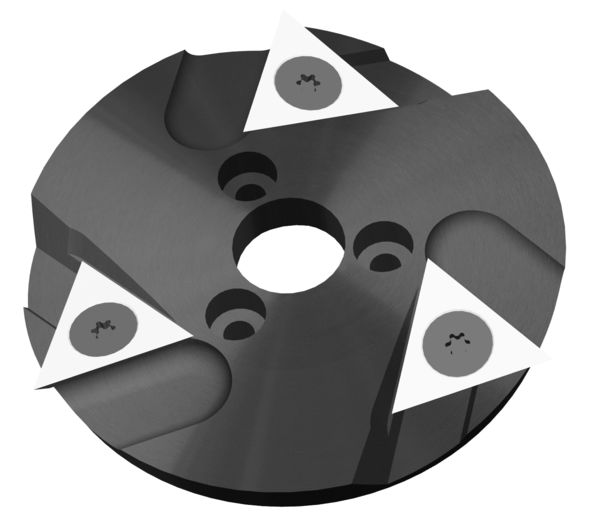

186577 - Kanten-Fase-Messerköpfe HW für BAZ (speziell für dünne Anleimer) - Homag
Produkt
Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- BAZ Homag
- zum Bündigfräsen und Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- Schneiden achsparallel
- Schneidstoff: HW
- n max = 18.000 min-1
Vorteile
Hinweise
- speziell für dünne Anleimer
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| Fase∡ = Fasewinkel | 5 [°] | |
| Ø D = Flugkreisdurchmesser | 78 [mm] | |
| B = Schnittbreite | 11,5 [mm] | |
| Ø d = Bohrungsdurchmesser | 19 [mm] | |
| Z = Zähnezahl | 3 | |
| nmax = maximale Drehzahl | 18’000 [min-1] | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Dreieck-Vorschneider HW mit 3 Schneidkanten | 22x19,05x2,0N | 180779 | ||
|
ab Lager lieferbar |
|||||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Senkkopfschrauben - mit Innentorx | M5x6,8 T15 D=Ø9,4 | 180839 | ||
|
ab Lager lieferbar |
|||||
