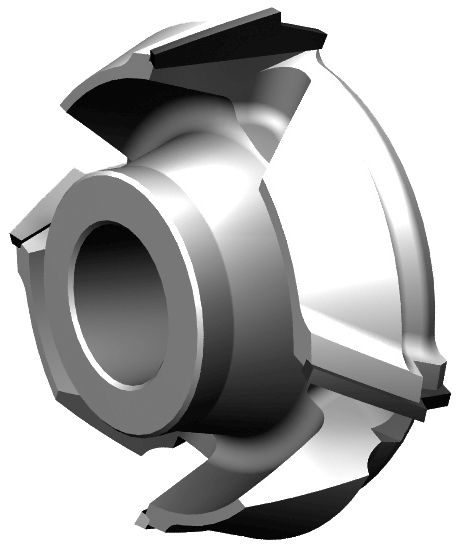

Kanten-Fase-Bündig-Fräser CM DP CM DP HSK 25R - Homag

Produkt

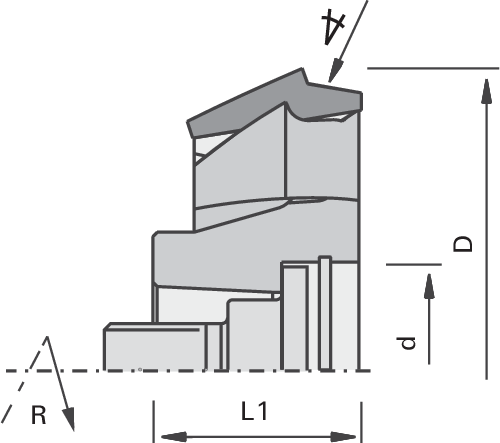

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag für Aggregat BF40
  • zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • mit Achswinkel
  • polierte Spanfläche und feinstbearbeitete Freifläche
  • n max = 24.000 min-1

Vorteile

  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Z = 4 für Vorschub 20 - 30 m/min
  • Drehrichtung nach VDMA 8849
  • nicht zum Nachschärfen vorgesehen

Tabellen- und Bildlegende...

Fase∡
[°]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
B
[mm]
L1
[mm]
Ø d
[mm]
Z nmax
[min-1]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

15 70.23 64,52 18.42 20 24.3 HSK 25R 4 24’000 R Homag 187311
|
15 70.23 64,52 18.42 20 24.3 HSK 25R 4 24’000 L Homag 187320
|
30 70.23 66,66 18.03 20 24.3 HSK 25R 4 24’000 R Homag 187312
|
30 70.23 66,66 18.03 20 24.3 HSK 25R 4 24’000 L Homag 187321
|
45 70.23 69,98 17.07 20 24.3 HSK 25R 4 24’000 R Homag 187313
|
45 70.23 69,98 17.07 20 24.3 HSK 25R 4 24’000 L Homag 187322
|
