Kanten-Abrund-Messerköpfe HW HSK 25R - IMA

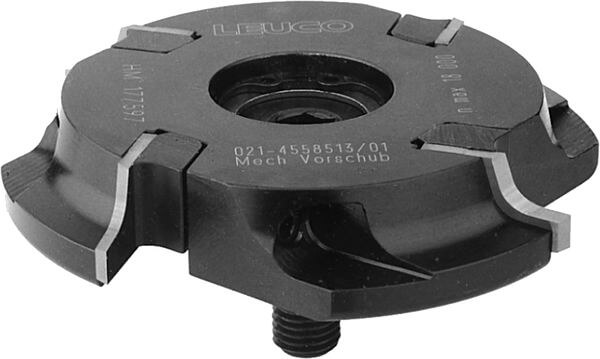

Produkt

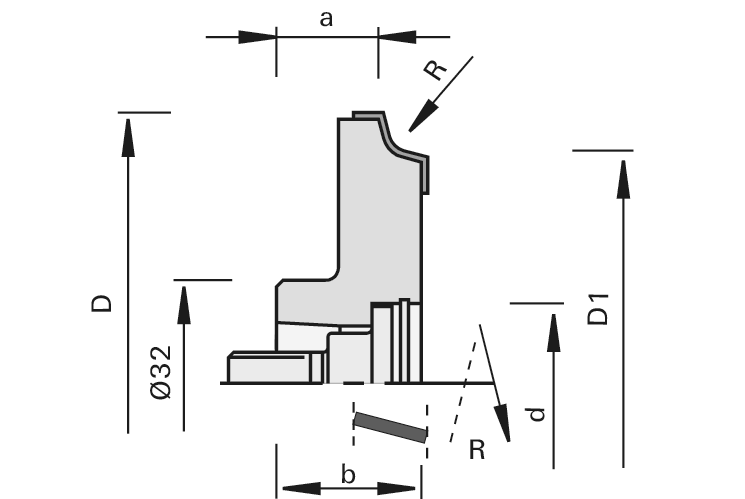

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen IMA
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- Schneidstoff: HW HL Board 06
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
Span∡
[°] |
Achs∡
[°] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||||
| 2,0 | 80 | 70 | 16.5 | 12 | 23 | HSK 25R | 4 | 15 | 15 | 18’000 | R | IMA | 180169 | ||
| 2,0 | 80 | 70 | 16.5 | 12 | 23 | HSK 25R | 4 | 15 | 15 | 18’000 | L | IMA | 180170 | ||
| 3,0 | 80 | 70 | 16.5 | 12 | 23 | HSK 25R | 4 | 15 | 15 | 18’000 | R | IMA | 180171 | ||
| 3,0 | 80 | 70 | 16.5 | 12 | 23 | HSK 25R | 4 | 15 | 15 | 18’000 | L | IMA | 180172 | ||
