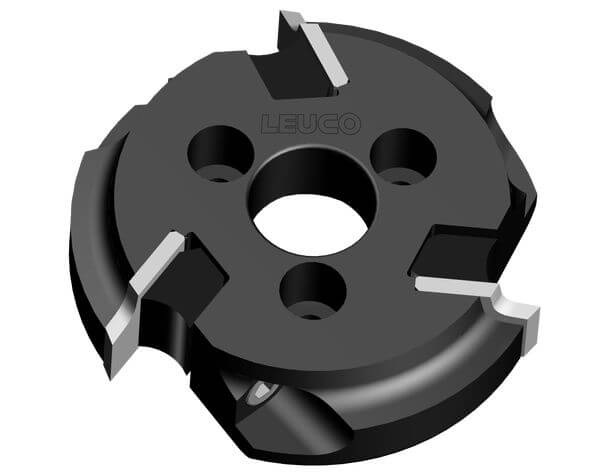

Kanten-Abrund-Messerköpfe HW für BAZ - Homag
Produkt
Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- BAZ Homag
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- Schneiden achsparallel
- Schneidstoff: HW HL Board 06
- n max = 18.000 min-1
Vorteile
Hinweise
- gleicher Messerkopfgrundkörper für R 1 - 3 mm; R 4 - 5 mm
- Lieferumfang: zusätzlich mit 3 Ersatzplatten
- Drehrichtung nach VDMA 8849
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 1,0 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | L | 185197 | ||
| 1,0 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | R | 185198 | ||
| 1,5 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | L | 185199 | ||
| 1,5 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | R | 185200 | ||
| 2,0 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | L | 180749 | ||
| 2,0 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | R | 180748 | ||
| 2,5 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | L | 185201 | ||
| 2,5 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | R | 185202 | ||
| 3,0 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | L | 180751 | ||
| 3,0 | 59 | 50 | 15 | 4 | 19 | 3 | 18’000 | R | 180750 | ||
| 4,0 | 63 | 50 | 15 | 4 | 19 | 3 | 18’000 | L | 178795 | ||
| 4,0 | 63 | 50 | 15 | 4 | 19 | 3 | 18’000 | R | 178794 | ||
| 5,0 | 63 | 50 | 15 | 4 | 19 | 3 | 18’000 | L | 178797 | ||
| 5,0 | 63 | 50 | 15 | 4 | 19 | 3 | 18’000 | R | 178796 | ||
