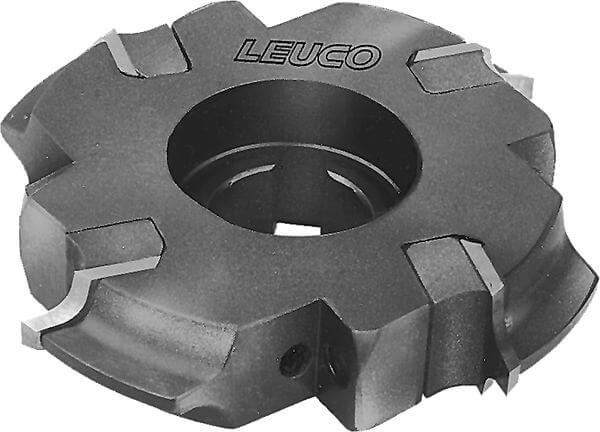

168353 - Kanten-Abrund-Messerköpfe HW - IMA

	Merkmal	Wert

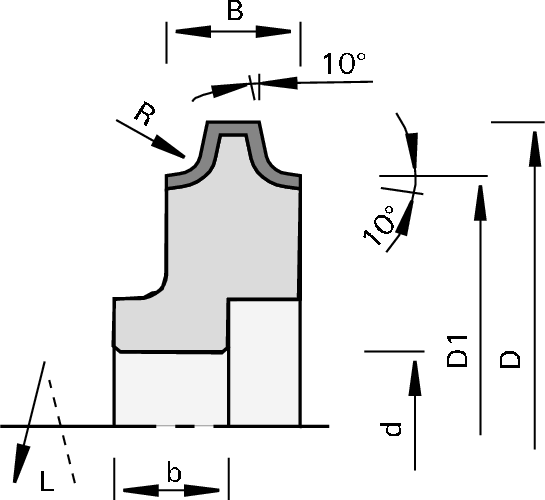

	R = Radius	3,0 [mm]
	Ø D = Flugkreisdurchmesser	82 [mm]
	Ø D1 = Basis Flugkreisdurchmesser	70 [mm]
	B = Schnittbreite	16 [mm]
	b = Nabenbreite	13 [mm]
	Ø d = Bohrungsdurchmesser	20 [mm]
	Z = Zähnezahl	4
	DKN = Doppelkeilnut	6x3,5 [mm]
	nmax = maximale Drehzahl	18’000 [min-1]
	L/R = Schneidrichtung	L
	L = Lieferstatus
Gesuchte Abmessungen werden nicht aufgeführt? Bitte wenden Sie sich an unsere Anwendungsberatung. ab Lager lieferbar kurzfristig lieferbar Lieferzeit auf Anfrage

	Beschreibung	Ausführung	Ident-No.	Vergl. \| Anfr.
	Radius-Wechselplatten HW mit 2 Schneidradien und Bodenfase	16x17,5x2,0N R=Ø2,0	163489	\|
	Radius-Wechselplatten HW mit 2 Schneidradien und Bodenfase	16x17,5x2,0N R=Ø3,0	163490	\|
	Radius-Wechselplatten HW mit 2 Schneidradien und Bodenfase	16x17,5x2,0N R=Ø4,0	163491	\|
	Radius-Wechselplatten HW mit 2 Schneidradien und Bodenfase	16x17,5x2,0N R=Ø5,0	163492	\|
	Fase-Wechselplatten HW mit 2 Schneidkanten	16x17,5x2,0N	169292	\|
	Radius-Wechselplatten HW mit 2 Schneidradien und Bodenfase	16x17,5x2,0N R=Ø1,0	186745	\|
ab Lager lieferbar kurzfristig lieferbar Lieferzeit auf Anfrage

	Beschreibung	Ausführung	Ident-No.	Vergl. \| Anfr.
	Druckleisten	B=15,6	163488	\|
	Gewindestifte - mit Innensechskant und Zapfen	M6x12 DIN EN ISO 4028	180214	\|
	Winkelschraubendreher für Innensechskant	SW3 DIN ISO 2936	009672	\|
ab Lager lieferbar kurzfristig lieferbar Lieferzeit auf Anfrage
