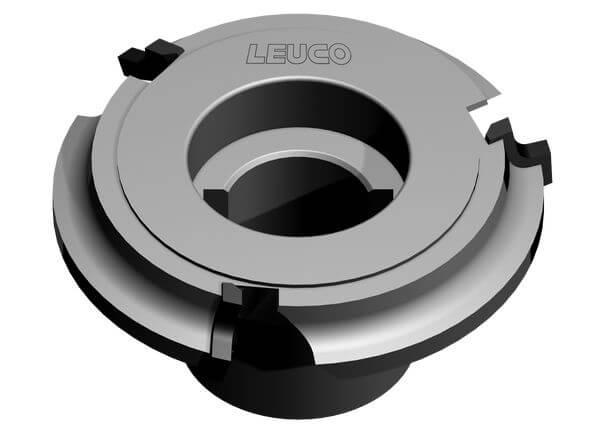

Kanten-Abrund-Fräser HW - SCM-Stefani Round/K
Produkt

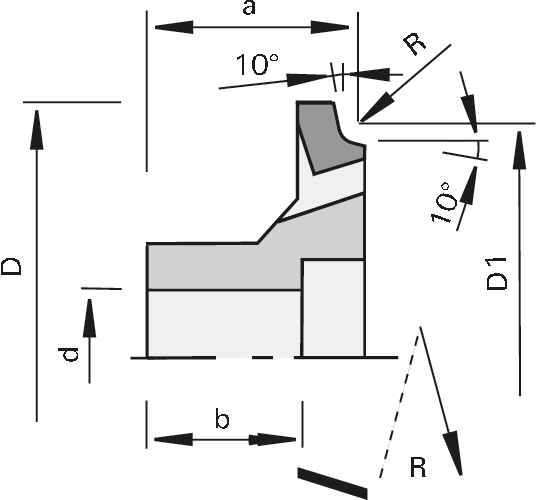

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-Stefani mit ED-System und Aggregat Round/K
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 30.000 min-1
Vorteile
- optimierte Spanentsorgung
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
Span∡
[°] |
Achs∡
[°] |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||||
| 1,0 | 55.7 | 49,9 | 25.4 | 20 | 16 | 3 | 5x2,3 | 15 | 15 | 30’000 | L | 182446 | ||
| 1,0 | 55.7 | 49,9 | 25.4 | 20 | 16 | 3 | 5x2,3 | 15 | 15 | 30’000 | R | 182447 | ||
| 1,5 | 55.7 | 50,9 | 25.4 | 20 | 16 | 3 | 5x2,3 | 15 | 15 | 30’000 | L | 182448 | ||
| 1,5 | 55.7 | 50,9 | 25.4 | 20 | 16 | 3 | 5x2,3 | 15 | 15 | 30’000 | R | 182449 | ||
| 2,0 | 55.7 | 51,9 | 25.4 | 20 | 16 | 3 | 5x2,3 | 15 | 15 | 30’000 | L | 182450 | ||
| 2,0 | 55.7 | 51,9 | 25.4 | 20 | 16 | 3 | 5x2,3 | 15 | 15 | 30’000 | R | 182451 | ||
| 3,0 | 55.7 | 53,9 | 25.4 | 20 | 16 | 3 | 5x2,3 | 15 | 15 | 30’000 | L | 182454 | ||
| 3,0 | 55.7 | 53,9 | 25.4 | 20 | 16 | 3 | 5x2,3 | 15 | 15 | 30’000 | R | 182455 | ||
