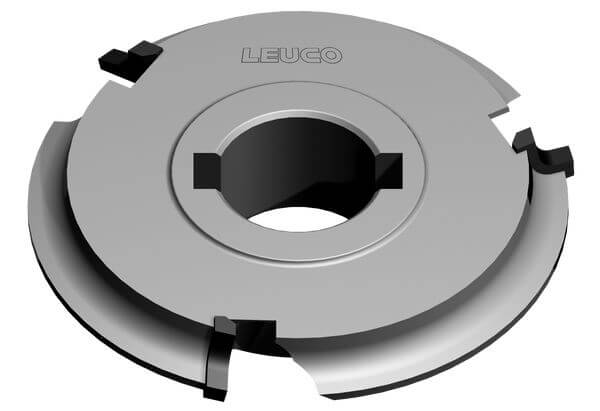

Kanten-Abrund-Fräser HW - SCM-Stefani K130

Produkt

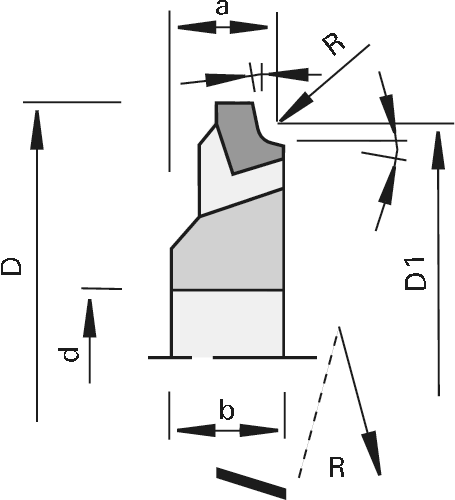

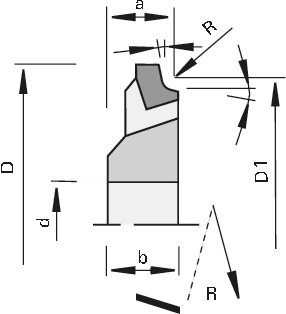

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen SCM-Stefani mit Aggregat K130
  • zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • mit Achswinkel
  • n max = 30.000 min-1

Vorteile

  • optimierte Spanentsorgung
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach DIN-EN 50144

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
Span∡
[°]
Achs∡
[°]
nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2,0 55.3 52 12 13.5 16 3 5x2,3 15 12 30’000 L 192213
|
2,0 55.3 52 12 13.5 16 3 5x2,3 15 12 30’000 R 192214
|
3,0 55.3 54 13 13.5 16 3 5x2,3 15 12 30’000 L 192216
|
3,0 55.3 54 13 13.5 16 3 5x2,3 15 12 30’000 R 192215
|
