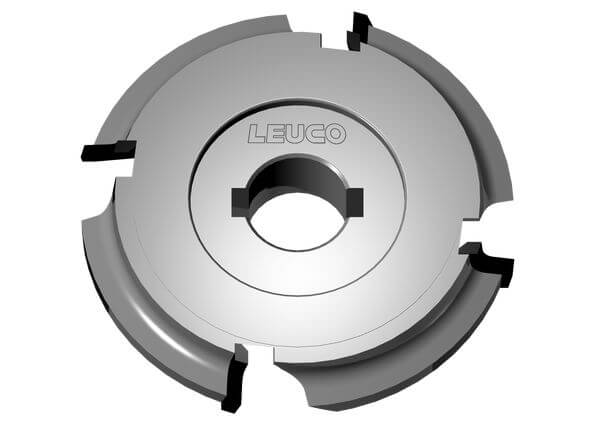

Kanten-Abrund-Fräser HW - SCM-IDM
Produkt

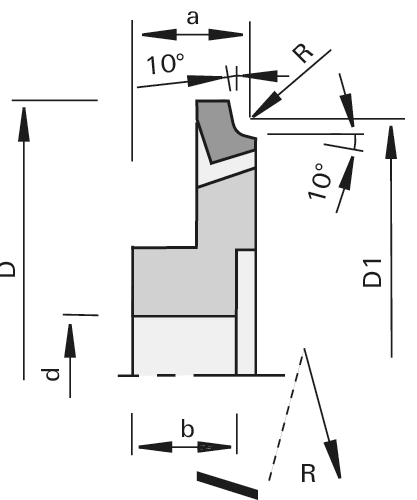

Zeichnung
-
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-IDM mit ED-System und Aggregat C1 / C2
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- n max = 18.000 min-1
Vorteile
- optimierte Spanentsorgung
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
Span∡
[°] |
Achs∡
[°] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 1,0 | 70 | 62,031 | 14.5 | 14 | 16 | 3 | 5x2,3 | 15 | 15 | L | 182911 | ||
| 1,0 | 70 | 62,031 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182910 | ||
| 1,5 | 70 | 63,046 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | L | 182909 | ||
| 1,5 | 70 | 63,046 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182908 | ||
| 2,0 | 70 | 64,062 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | L | 182907 | ||
| 2,0 | 70 | 64,062 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182906 | ||
| 3,0 | 70 | 66,092 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | L | 182903 | ||
| 3,0 | 70 | 66,092 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | R | 182902 | ||
