Kanten-Abrund-Fräser DP HSK 32 - Homag FK

Produkt

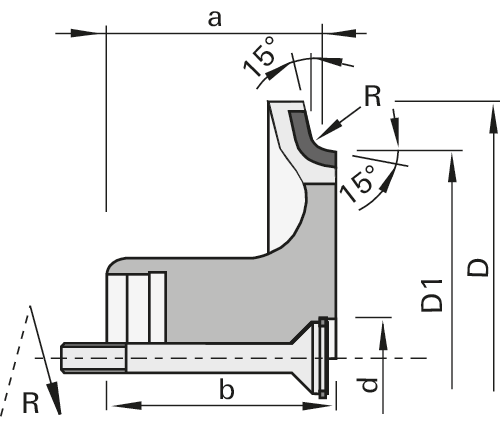

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag Aggregate FK
  • zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel
  • Auslaufwinkel 15°

Vorteile

  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
  • optimierte Spanentsorgung durch ins Werkzeug integrierte Spanableitung
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Basismaße a und D1 konstant
  • Maschinen müssen mit i-System ausgerüstet sein
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1,0 74 62 31.5 33 HSK 32 4 L 180301
|
1,0 74 62 31.5 33 HSK 32 4 R 180300
|
1,5 74 62 31.5 33 HSK 32 4 L 180278
|
1,5 74 62 31.5 33 HSK 32 4 R 180279
|
2,0 74 62 31.5 33 HSK 32 4 L 180280
|
2,0 74 62 31.5 33 HSK 32 4 R 180281
|
2,5 74 62 31.5 33 HSK 32 4 L 180303
|
2,5 74 62 31.5 33 HSK 32 4 R 180302
|
3,0 74 62 31.5 33 HSK 32 4 L 180282
|
3,0 74 62 31.5 33 HSK 32 4 R 180283
|
4,0 74 62 31.5 33 HSK 32 4 L 180307
|
4,0 74 62 31.5 33 HSK 32 4 R 180306
|
5,0 74 62 31.5 33 HSK 32 4 L 180311
|
5,0 74 62 31.5 33 HSK 32 4 R 180310
|
1,0 74 62 31.5 33 HSK 32 6 L 180313
|
1,0 74 62 31.5 33 HSK 32 6 R 180312
|
1,5 74 62 31.5 33 HSK 32 6 L 180315
|
1,5 74 62 31.5 33 HSK 32 6 R 180314
|
2,0 74 62 31.5 33 HSK 32 6 L 180284
|
2,0 74 62 31.5 33 HSK 32 6 R 180285
|
3,0 74 62 31.5 33 HSK 32 6 L 180286
|
3,0 74 62 31.5 33 HSK 32 6 R 180287
|
2,5 74 62 31.5 33 HSK 32 6 L 180317
|
2,5 74 62 31.5 33 HSK 32 6 R 180316
|
