Kanten-Abrund-Fräser DP - SCM-IDM Round/K
Produkt

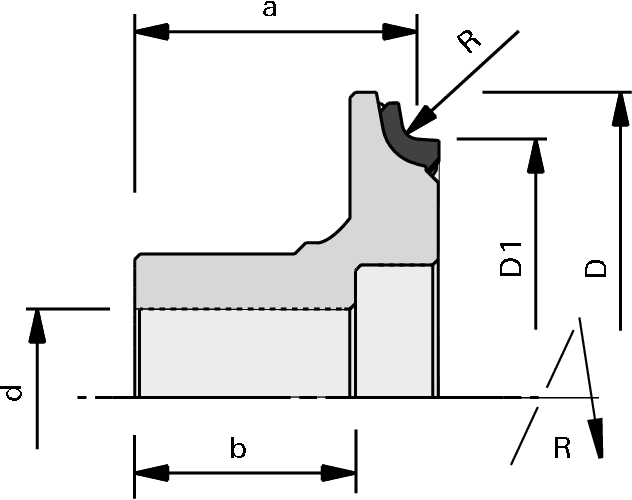

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-IDM mit ED-System und Aggregat Round/K
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 20.000 min-1
- polierte Spanfläche und feinstbearbeitete Freifläche
Vorteile
- optimierte Spanentsorgung
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 1,0 | 55.3 | 48 | 25.4 | 20 | 16 | 3 | 5x2,3 | 20’000 | L | SCM-IDM | 182416 | ||
| 1,0 | 55.3 | 48 | 25.4 | 20 | 16 | 3 | 5x2,3 | 20’000 | R | SCM-IDM | 182415 | ||
| 1,5 | 55.3 | 48 | 25.4 | 20 | 16 | 3 | 5x2,3 | 20’000 | L | SCM-IDM | 182418 | ||
| 1,5 | 55.3 | 48 | 25.4 | 20 | 16 | 3 | 5x2,3 | 20’000 | R | SCM-IDM | 182417 | ||
| 2,0 | 55.3 | 48 | 25.4 | 20 | 16 | 3 | 5x2,3 | 20’000 | L | SCM-IDM | 182414 | ||
| 2,0 | 55.3 | 48 | 25.4 | 20 | 16 | 3 | 5x2,3 | 20’000 | R | SCM-IDM | 182413 | ||
| 3,0 | 55.7 | 48 | 25.4 | 20 | 16 | 3 | 5x2,3 | 20’000 | L | SCM-IDM | 182412 | ||
| 3,0 | 55.7 | 48 | 25.4 | 20 | 16 | 3 | 5x2,3 | 20’000 | R | SCM-IDM | 182411 | ||
