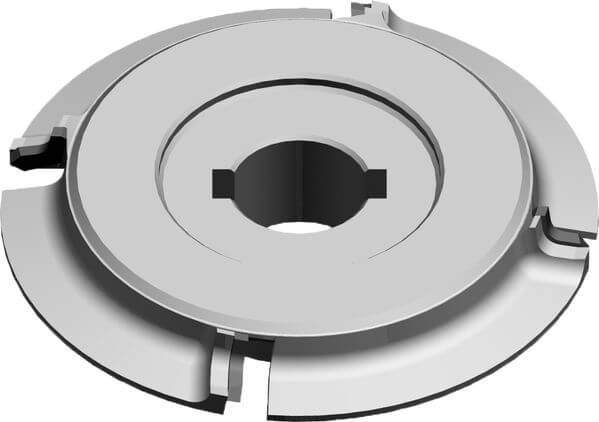

Kanten-Abrund-Fräser DP - SCM-IDM C1/C2
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-IDM mit ED-System und Aggregat C1 / C2
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 18.000 min-1
- polierte Spanfläche und feinstbearbeitete Freifläche
Vorteile
- optimierte Spanentsorgung
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 1,0 | 70 | 60 | 14.5 | 14 | 16 | 4 | 5x2,2 | 18’000 | L | SCM-IDM | 182901 | ||
| 1,0 | 70 | 60 | 14.5 | 14 | 16 | 4 | 5x2,2 | 18’000 | R | SCM-IDM | 182900 | ||
| 1,5 | 70 | 60 | 14.5 | 14 | 16 | 4 | 5x2,2 | 18’000 | L | SCM-IDM | 182899 | ||
| 1,5 | 70 | 60 | 14.5 | 14 | 16 | 4 | 5x2,2 | 18’000 | R | SCM-IDM | 182898 | ||
| 2,0 | 70 | 60 | 14.5 | 14 | 16 | 4 | 5x2,2 | 18’000 | L | SCM-IDM | 182897 | ||
| 2,0 | 70 | 60 | 14.5 | 14 | 16 | 4 | 5x2,2 | 18’000 | R | SCM-IDM | 182896 | ||
| 3,0 | 70 | 60 | 14.5 | 14 | 16 | 4 | 5x2,2 | 18’000 | L | SCM-IDM | 182893 | ||
| 3,0 | 70 | 60 | 14.5 | 14 | 16 | 4 | 5x2,2 | 18’000 | R | SCM-IDM | 182892 | ||
