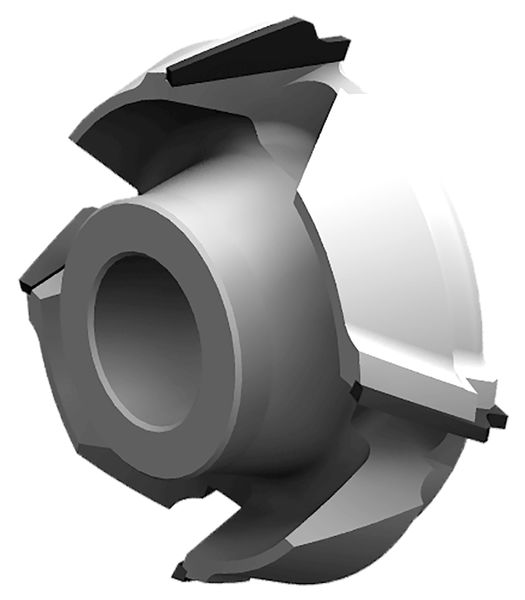

Kanten-Abrund-Bündig-Fräser CM DP CM DP HSK 25R - Homag
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Homag für Aggregat BF40
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- Auslaufwinkel 13°
- n max = 24.000 min-1
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
- optimierte Spanentsorgung durch ChipMeister Version
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Z = 4 für Vorschub 20 - 30 m/min
- Drehrichtung nach VDMA 8849
- nicht zum Nachschärfen vorgesehen
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
B
[mm] |
L1
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 1,0 | 70.57 | 67,12 | 21.88 | 20 | 24.3 | HSK 25R | 4 | 24’000 | R | Homag | 187306 | ||
| 1,0 | 70.57 | 67,12 | 21.88 | 20 | 24.3 | HSK 25R | 4 | 24’000 | L | Homag | 187314 | ||
| 1,3 | 70.57 | 67,70 | 21.78 | 20 | 24.3 | HSK 25R | 4 | 24’000 | R | Homag | 187307 | ||
| 1,3 | 70.57 | 67,70 | 21.78 | 20 | 24.3 | HSK 25R | 4 | 24’000 | L | Homag | 187315 | ||
| 1,5 | 70.57 | 68,08 | 21.72 | 20 | 24.3 | HSK 25R | 4 | 24’000 | R | Homag | 187308 | ||
| 1,5 | 70.57 | 68,08 | 21.72 | 20 | 24.3 | HSK 25R | 4 | 24’000 | L | Homag | 187316 | ||
| 2,0 | 70.57 | 69,05 | 21.55 | 20 | 24.3 | HSK 25R | 4 | 24’000 | R | Homag | 187309 | ||
| 2,0 | 70.57 | 69,05 | 21.55 | 20 | 24.3 | HSK 25R | 4 | 24’000 | L | Homag | 187318 | ||
| 2,5 | 70.57 | 70,02 | 21.39 | 20 | 24.3 | HSK 25R | 4 | 24’000 | R | Homag | 80497853 | ||
| 2,5 | 70.57 | 70,02 | 21.39 | 20 | 24.3 | HSK 25R | 4 | 24’000 | L | Homag | 80497851 | ||
| 3,0 | 70.57 | 70,98 | 21.22 | 20 | 24.3 | HSK 25R | 4 | 24’000 | R | Homag | 187310 | ||
| 3,0 | 70.57 | 70,98 | 21.22 | 20 | 24.3 | HSK 25R | 4 | 24’000 | L | Homag | 187319 | ||
