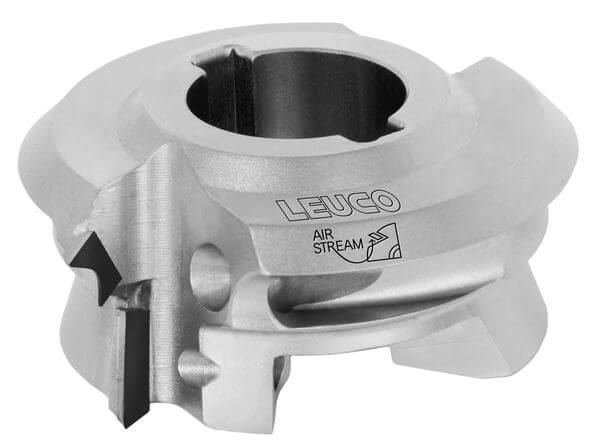

Kanten-Abrund-Bündig-Fräser CM DP - HOLZ-HER 1826 - AirStream-System
Produkt

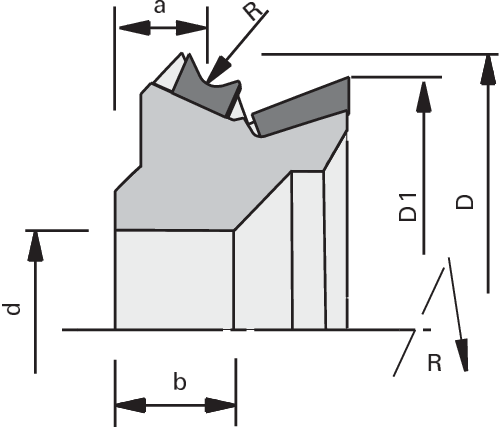

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat 1826
- zum Abrunden und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- AirStream-System
- ChipMeister
- n max = 24.000 min-1
Vorteile
- verbesserte Spanerfassung durch ChipMeister Version und AirStream-System
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 1,0 | 57.25 | 50 | 10.76 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | R | HOLZ-HER 1826 | 187633 | ||
| 1,0 | 57.25 | 50 | 10.76 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | L | HOLZ-HER 1826 | 187634 | ||
| 1,3 | 55 | 50 | 10.76 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | L | HOLZ-HER 1826 | 187632 | ||
| 1,3 | 55 | 50 | 10.76 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | R | HOLZ-HER 1826 | 187631 | ||
| 2,0 | 55 | 50 | 11.02 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | R | HOLZ-HER 1826 | 184734 | ||
| 2,0 | 55 | 50 | 11.02 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | L | HOLZ-HER 1826 | 184735 | ||
| 2,5 | 55.8 | 50 | 11.15 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | R | HOLZ-HER 1826 | 184736 | ||
| 2,5 | 55.8 | 50 | 11.15 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | L | HOLZ-HER 1826 | 184737 | ||
| 3,0 | 56 | 50 | 11.28 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | R | HOLZ-HER 1826 | 184738 | ||
| 3,0 | 56 | 50 | 11.28 | 12 | 20 | 2+2 | 5x2,2 | 24’000 | L | HOLZ-HER 1826 | 184739 | ||
| 2,0 | 55 | 50 | 11.02 | 12 | 20 | 3+3 | 5x2,2 | 24’000 | R | HOLZ-HER 1826 | 184740 | ||
| 2,0 | 55 | 50 | 11.02 | 12 | 20 | 3+3 | 5x2,2 | 24’000 | L | HOLZ-HER 1826 | 184741 | ||
| 3,0 | 56 | 50 | 11.28 | 12 | 20 | 3+3 | 5x2,2 | 24’000 | R | HOLZ-HER 1826 | 184744 | ||
| 3,0 | 56 | 50 | 11.28 | 12 | 20 | 3+3 | 5x2,2 | 24’000 | L | HOLZ-HER 1826 | 184745 | ||
