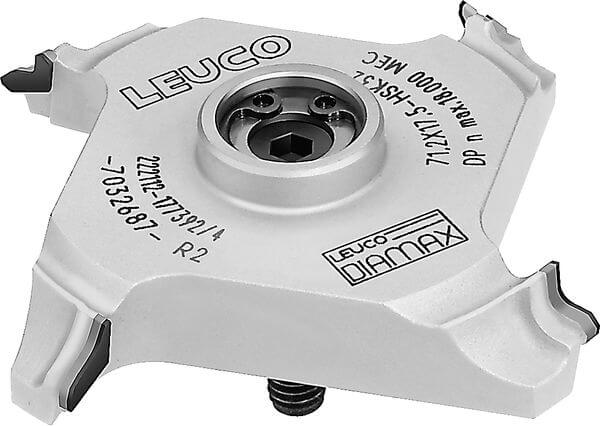

DIAMAX-Kanten-Abrund-Fräser DP HSK 32 - Homag FK
Produkt

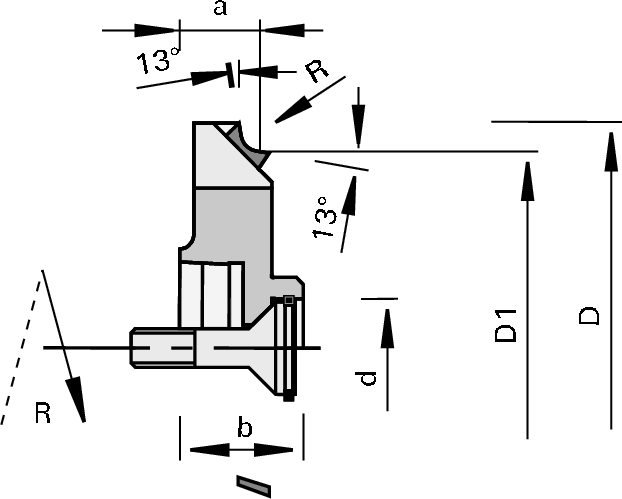

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Homag / Aggregat FK 01, FK 02, FK 03
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- polierte Spanfläche
- feinstbearbeitete Freifläche
- mit Achswinkel
- n max = 18.000 min-1
- HSK 32 gekürzt
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
Hinweise
- Basismaße a und D1 konstant
- Z = 4 für Vorschub 20 - 30 m/min
- Z = 6 für Vorschub 30 - 45 m/min
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 0,8 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | L | 179376 | ||
| 0,8 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | R | 179377 | ||
| 1,0 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | L | 179378 | ||
| 1,0 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | R | 179379 | ||
| 1,5 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | L | 179380 | ||
| 1,5 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | R | 179381 | ||
| 2,0 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | L | 179382 | ||
| 2,0 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | R | 179383 | ||
| 2,5 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | L | 179384 | ||
| 2,5 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | R | 179385 | ||
| 3,0 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | L | 179386 | ||
| 3,0 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 4 | 18’000 | R | 179387 | ||
| 1,0 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 6 | 18’000 | L | 178466 | ||
| 1,0 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 6 | 18’000 | R | 178467 | ||
| 1,5 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 6 | 18’000 | L | 178468 | ||
| 1,5 | 68.1 | 62 | 11.5 | 17.5 | HSK 32 | 6 | 18’000 | R | 178469 | ||
| 2,0 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 6 | 18’000 | L | 178470 | ||
| 2,0 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 6 | 18’000 | R | 178471 | ||
| 3,0 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 6 | 18’000 | L | 178474 | ||
| 3,0 | 71.2 | 62 | 11.5 | 17.5 | HSK 32 | 6 | 18’000 | R | 178475 | ||
