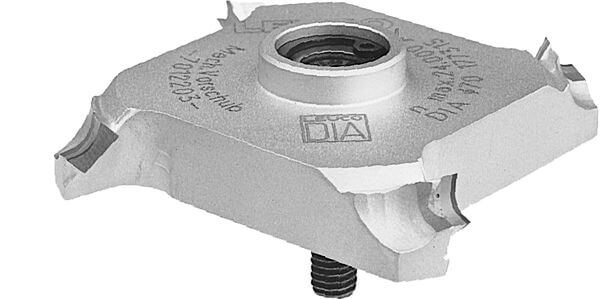

DIAMAX-Kanten-Abrund-Fräser DP HSK 25R - Homag FF, IMA
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Homag Aggregate FF, IMA
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- polierte Spanfläche
- feinstbearbeitete Freifläche
- mit Achswinkel
- n max = 24.000 min-1
Vorteile
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
Hinweise
- Basismaße a und D1 konstant
- Z = 4 für Vorschub 20 - 30 m/min
- Z = 6 für Vorschub 30 - 45 m/min
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 1,0 | 75.1 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | L | 177655 | ||
| 1,0 | 75.1 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | R | 177656 | ||
| 1,5 | 76.1 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | L | 177657 | ||
| 1,5 | 76.1 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | R | 177658 | ||
| 2,0 | 77.5 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | L | 177659 | ||
| 2,0 | 77.5 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | R | 177660 | ||
| 2,5 | 78.1 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | L | 177661 | ||
| 2,5 | 78.1 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | R | 177662 | ||
| 3,0 | 78.8 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | L | 177663 | ||
| 3,0 | 78.8 | 70 | 16.5 | 23 | HSK 25R | 4 | 24’000 | R | 177664 | ||
| 1,0 | 75.1 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | L | 178545 | ||
| 1,0 | 75.1 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | R | 178546 | ||
| 1,5 | 76.1 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | L | 178547 | ||
| 1,5 | 76.1 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | R | 178548 | ||
| 2,0 | 77.5 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | L | 178549 | ||
| 2,0 | 77.5 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | R | 178550 | ||
| 2,5 | 78.1 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | L | 178551 | ||
| 2,5 | 78.1 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | R | 178552 | ||
| 3,0 | 78.8 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | L | 178553 | ||
| 3,0 | 78.8 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | R | 178554 | ||
| 4,0 | 81.2 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | L | 178557 | ||
| 4,0 | 81.2 | 70 | 16.5 | 23 | HSK 25R | 6 | 24’000 | R | 178558 | ||
