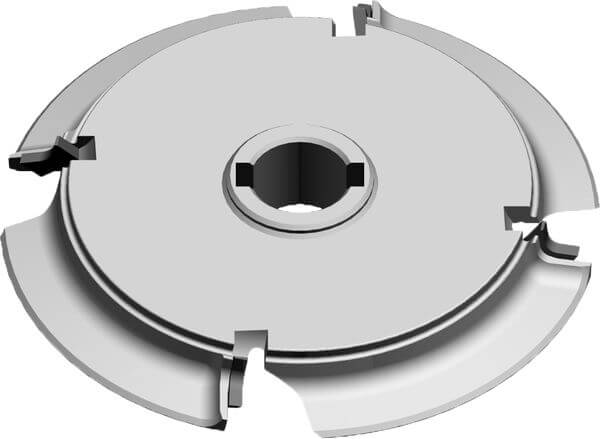

DIAMAX-Kanten-Abrund-Fräser DP - SCM-Stefani
Produkt

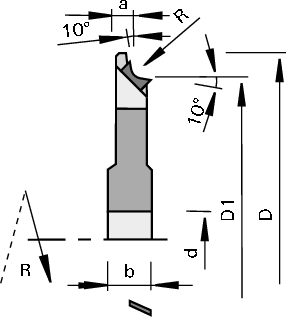

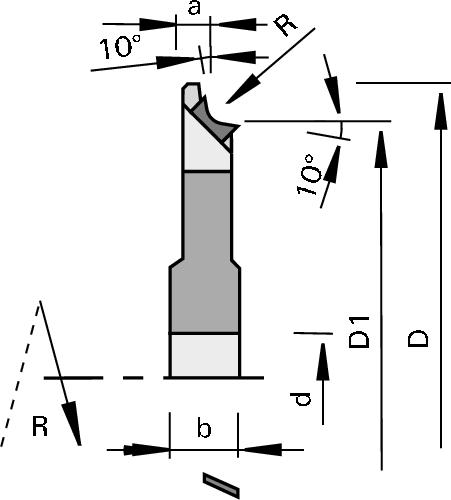

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-Stefani mit ED-System
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 20.000 min-1
- polierte Spanfläche und feinstbearbeitete Freifläche
Vorteile
- optimierte Spanentsorgung
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
Span∡
[°] |
Achs∡
[°] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||||
| 1,0 | 73 | 61,7 | 8.1 | 12 | 12 | 4 | 4x1,8 | 10 | 10 | 20’000 | L | SCM-Stefani | 182288 | ||
| 1,0 | 73 | 61,7 | 8.1 | 12 | 12 | 4 | 4x1,8 | 10 | 10 | 20’000 | R | SCM-Stefani | 182289 | ||
| 2,0 | 73 | 61,7 | 7.1 | 12 | 12 | 4 | 4x1,8 | 10 | 10 | 20’000 | L | SCM-Stefani | 182292 | ||
| 2,0 | 73 | 61,7 | 7.1 | 12 | 12 | 4 | 4x1,8 | 10 | 10 | 20’000 | R | SCM-Stefani | 182293 | ||
