182144 - DIAMAX-Kanten-Abrund-Fräser DP - HOLZ-HER

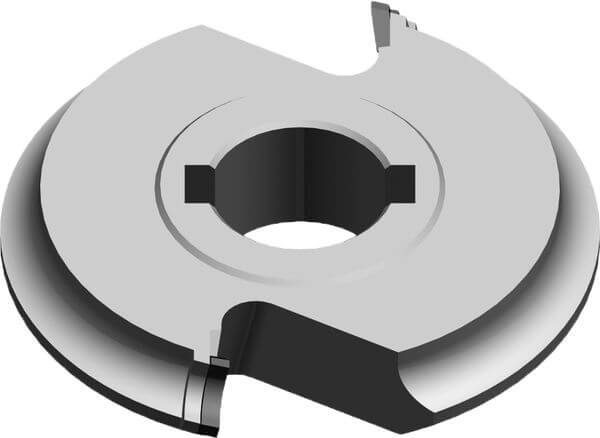

Produkt

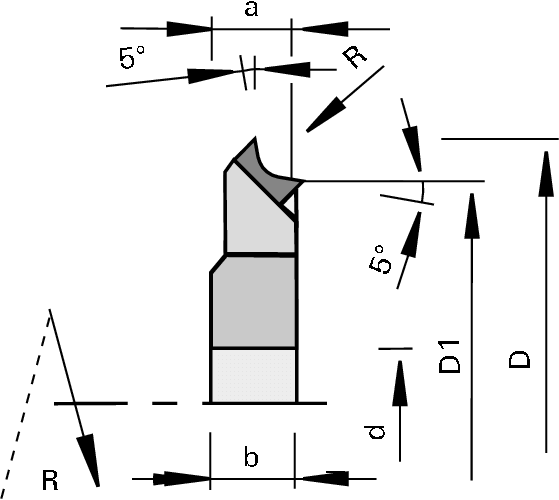

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 24.000 min-1
Vorteile
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
| Merkmal | Wert | |
|---|---|---|
| R = Radius | 2,5 [mm] | |
| Ø D = Flugkreisdurchmesser | 57 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 50 [mm] | |
| a = Abstand zur Maschine | 8.5 [mm] | |
| b = Nabenbreite | 12.5 [mm] | |
| Ø d = Bohrungsdurchmesser | 16 [mm] | |
| Z = Zähnezahl | 2 | |
| DKN = Doppelkeilnut | 5x2,3 [mm] | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
