80477407 - DIAMAX Kanten-Abrund-Fräser CM DP HSK 25R - HOLZ-HER FF502 - AirStream-System

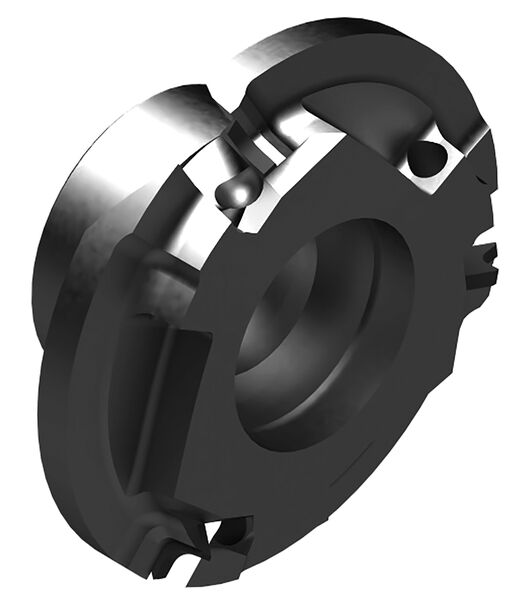

Produkt

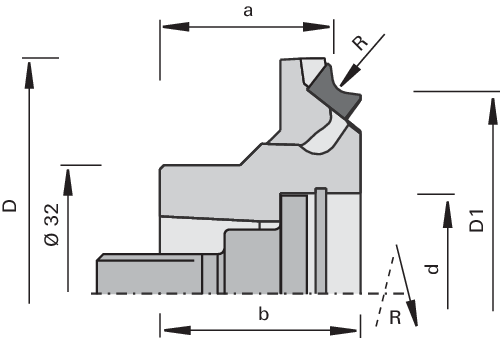

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat FF502
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- AirStream-System
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- n max = 18.000 min-1
Vorteile
- deutlich erhöhter Spanerfassungsgrad durch AirStream-System
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- sehr geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
- nicht zum Nachschärfen vorgesehen
| Merkmal | Wert | |
|---|---|---|
| R = Radius | 1,3 [mm] | |
| Ø D = Flugkreisdurchmesser | 58.7 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 50 [mm] | |
| a = Abstand zur Maschine | 21.5 [mm] | |
| b = Nabenbreite | 25 [mm] | |
| Ø d = Bohrungsdurchmesser | HSK 25R [mm] | |
| Z = Zähnezahl | 3 | |
| nmax = maximale Drehzahl | 18’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
