DIAMAX-Kanten-Abrund-Fase-Fräser DP HSK 25R - Homag

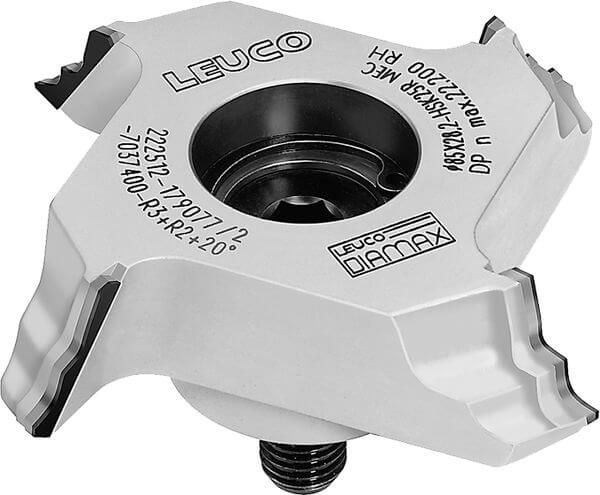

Produkt

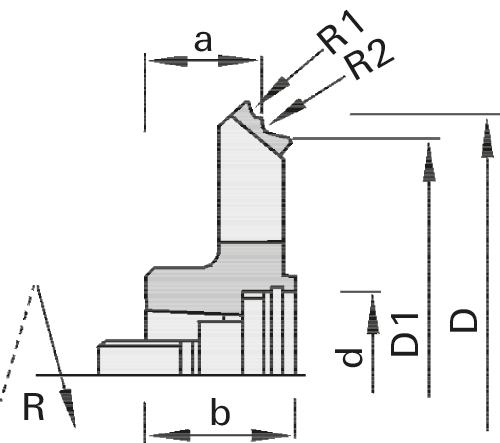

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag Aggregate FF
  • zum Abrunden und Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel
  • n max = 24.000 min-1

Vorteile

  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach DIN-EN 50144

Tabellen- und Bildlegende...

Fase∡
[°]
R1
[mm]
R2
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

20 3 2 85 69 22.75 28 HSK 25R 4 24’000 L 179076
|
20 3 2 85 69 22.75 28 HSK 25R 4 24’000 R 179077
|
