DIAMAX-Kanten-Abrund-Fase-Fräser CM DP - FK31 - Homag
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOMAG mit Formfräsaggregat FK30 oder FK31
- zum Abrunden und / oder Anfasen von Anleimerstirnkanten aus Massivholz, Furnier und Kunststoff
Ausführung

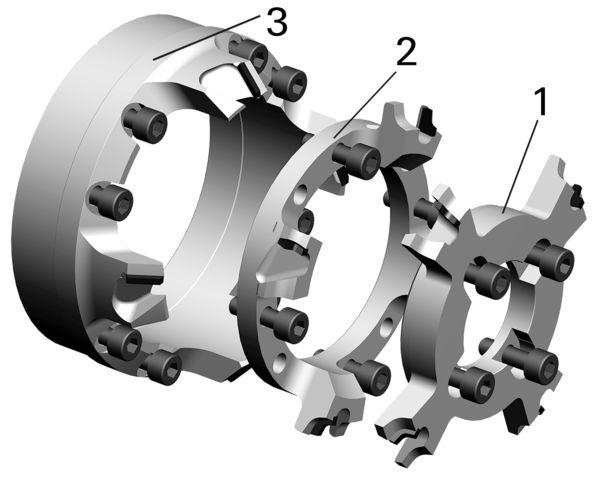

- 3-teiliges Werkzeug
- polierte Spanfläche
- feinstbearbeitete Freifläche
- mit Achswinkel
- Auslaufwinkel 15°
- n max = 18.000 min-1
Vorteile
- sehr kurze Rüstlücken von 400 mm bei einer max. Teilelänge von 600 mm
- Vorschübe von bis zu 35 m/min
- Kombination von bis zu 3 unterschiedlichen Profilen ohne Werkzeugwechsel
- beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe
- Austausch einzelner Profile im Satz möglich
- optimierte Spanentsorgung durch ChipMeister Version
Hinweise
- das Profil von Werkzeug 1 muss größer sein als von Werkzeug 2 und 3. Der größte Radius bestimmt die maximale Fasengröße der beweglichen Fasewerkzeuge 2 und 3.
- weitere Profilkombinationen auf Anfrage kurzfristig lieferbar
- mit dem Auslaufwinkel kann ein zusätzliches Faseprofil angebracht werden
- Referenzdurchmesser D1 konstant
- Werkzeuge werden inklusive Montageschrauben geliefert
- Drehrichtung nach VDMA 8849
- nicht zum Nachschärfen vorgesehen
Fase∡
[°] |
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
Profilauslauf
[°] |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
1,0 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | L | 187050 | |||
1,0 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | R | 187051 | |||
1,2 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | L | 187045 | |||
1,2 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | R | 187046 | |||
1,3 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | L | 187048 | |||
1,3 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | R | 187049 | |||
1,5 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | L | 184111 | |||
1,5 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | R | 184112 | |||
2,0 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | L | 184090 | |||
2,0 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | R | 184091 | |||
3,0 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | L | 184107 | |||
3,0 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 15 | 18’000 | R | 184108 | |||
20 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 18’000 | L | 187052 | ||||
20 | 88.5 | 80,1 | 7 | 12 | 30 | 4 | 18’000 | R | 187053 | ||||
0,6 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | L | 187057 | |||
0,6 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | R | 187058 | |||
1,0 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | L | 184094 | |||
1,0 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | R | 184095 | |||
1,3 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | L | 187055 | |||
1,3 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | R | 187056 | |||
1,5 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | L | 184092 | |||
1,5 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | R | 184093 | |||
2,0 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | L | 184113 | |||
2,0 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | R | 184114 | |||
3,0 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | L | 184125 | |||
3,0 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 15 | 18’000 | R | 184126 | |||
45 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 18’000 | L | 184129 | ||||
45 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 18’000 | R | 184130 | ||||
20 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 18’000 | L | 184133 | ||||
20 | 88.5 | 80,1 | 18.5 | 19.5 | 55 | 4 | 18’000 | R | 184134 | ||||
0,8 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | L | 187065 | |||
0,8 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | R | 187066 | |||
1,0 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | L | 184096 | |||
1,0 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | R | 184097 | |||
1,2 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | L | 187060 | |||
1,2 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | R | 187061 | |||
1,3 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | L | 187067 | |||
1,3 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | R | 187069 | |||
1,5 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | L | 184115 | |||
1,5 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | R | 184116 | |||
2,0 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | L | 184135 | |||
2,0 | 92 | 80,1 | 43 | 44 | 73 | 4 | 15 | 18’000 | R | 184136 | |||
15 | 92 | 80,1 | 43 | 44 | 73 | 4 | 18’000 | L | 187063 | ||||
15 | 92 | 80,1 | 43 | 44 | 73 | 4 | 18’000 | R | 187062 | ||||
20 | 92 | 80,1 | 43 | 44 | 73 | 4 | 18’000 | L | 184098 | ||||
20 | 92 | 80,1 | 43 | 44 | 73 | 4 | 18’000 | R | 184099 | ||||
30 | 92 | 80,1 | 43 | 44 | 73 | 4 | 18’000 | L | 184119 | ||||
30 | 92 | 80,1 | 43 | 44 | 73 | 4 | 18’000 | R | 184120 | ||||
45 | 92 | 80,1 | 43 | 44 | 73 | 4 | 18’000 | L | 184117 | ||||
45 | 92 | 80,1 | 43 | 44 | 73 | 4 | 18’000 | R | 184118 |
