DIAMAX Kanten-Abrund-Bündig-Fräser DP - HOLZ-HER FR701 - AirStream-System

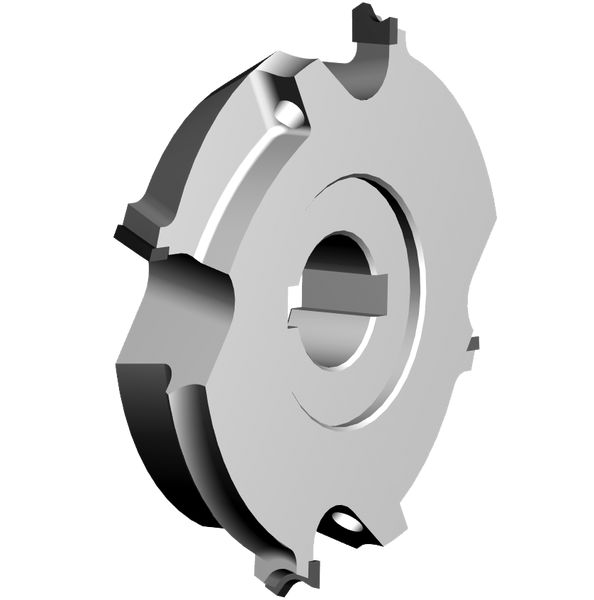

Produkt

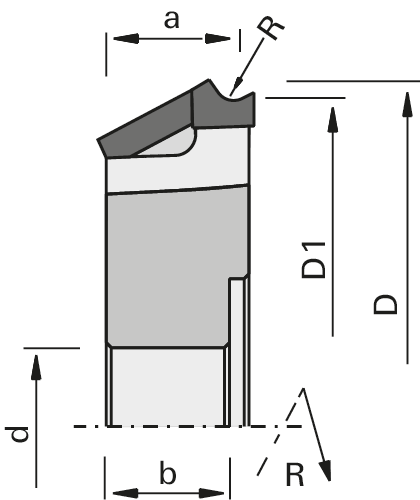

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat FR701
- zum Abrunden und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- AirStream-System
- n max = 24.000 min-1
Vorteile
- deutlich erhöhter Spanerfassungsgrad durch AirStream-System
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- sehr geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
- nicht zum Nachschärfen vorgesehen
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 1,0 | 72.7 | 68 | 14 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | L | HOLZ-HER FR701 | 185874 | ||
| 1,0 | 72.7 | 68 | 14 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | R | HOLZ-HER FR701 | 185451 | ||
| 1,3 | 72.4 | 68 | 14 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | L | HOLZ-HER FR701 | 185875 | ||
| 1,3 | 72.4 | 68 | 14 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | R | HOLZ-HER FR701 | 185445 | ||
| 2,0 | 71.8 | 68 | 14 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | L | HOLZ-HER FR701 | 185876 | ||
| 2,0 | 71.8 | 68 | 14 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | R | HOLZ-HER FR701 | 185447 | ||
| 3,0 | 70.9 | 68 | 14 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | L | HOLZ-HER FR701 | 185877 | ||
| 3,0 | 70.9 | 68 | 14 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | R | HOLZ-HER FR701 | 185449 | ||
