DIAMAX Kanten-Fase-Fräser DP - HOLZ-HER 1827 - AirStream-System

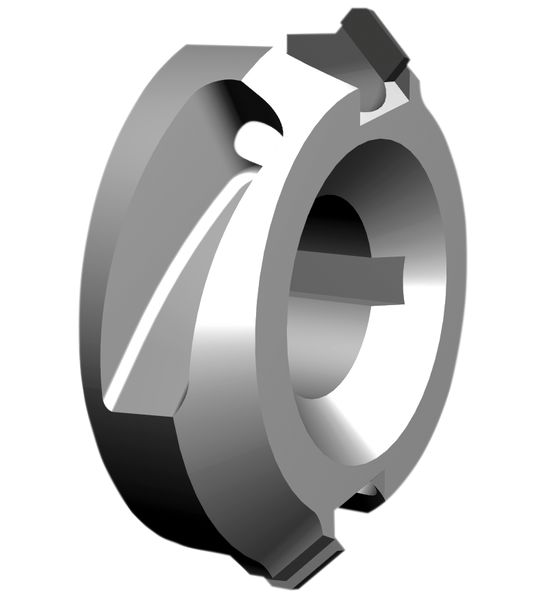

Produkt

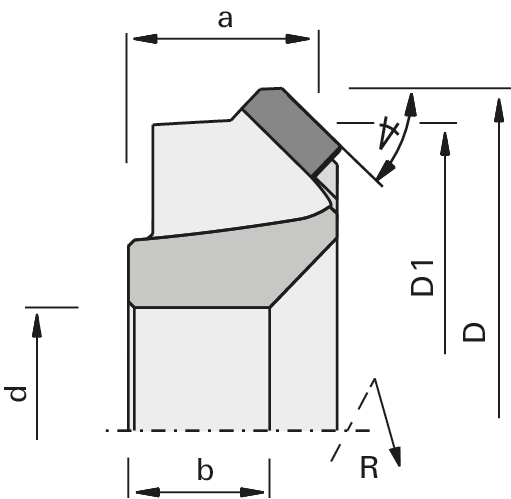

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen HOLZ-HER Aggregat 1827
  • zum Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • AirStream-System
  • mit Achswinkel
  • polierte Spanfläche und feinstbearbeitete Freifläche
  • n max = 24.000 min-1

Vorteile

  • deutlich erhöhter Spanerfassungsgrad durch AirStream-System
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • sehr geräuscharm

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach VDMA 8849
  • nicht zum Nachschärfen vorgesehen

Tabellen- und Bildlegende...

Fase∡
[°]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
nmax
[min-1]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

45 57 50 16 11.5 20 2 5x2,3 24’000 L HOLZ-HER 1827 185442
|
45 57 50 16 11.5 20 2 5x2,3 24’000 R HOLZ-HER 1827 185443
|
