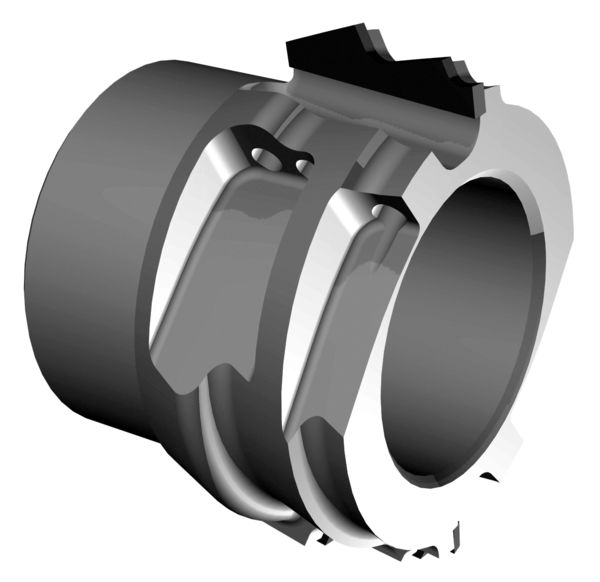

DIAMAX Kanten-Multi-Profil-Fräser DP - HOLZ-HER FR502 Multi - AirStream-System

Produkt

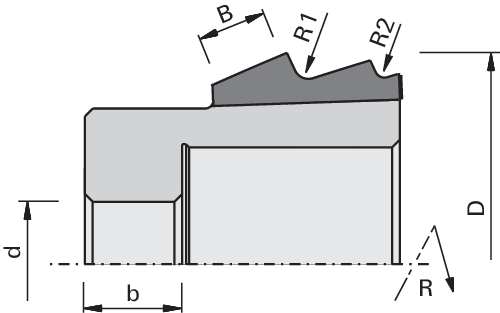

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen HOLZ-HER Aggregat FR502
  • zum Abrunden, Anfasen und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • mit Achswinkel
  • polierte Spanfläche und feinstbearbeitete Freifläche
  • AirStream-System
  • n max = 24.000 min-1

Vorteile

  • deutlich erhöhter Spanerfassungsgrad durch AirStream-System
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • sehr geräuscharm

Hinweise

  • nicht zum Nachschärfen vorgesehen
  • Basismaße konstant
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Fase∡
[°]
R1
[mm]
R2
[mm]
Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
nmax
[min-1]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2 1.3 55.8 8 12.5 16 2 5x2,3 24’000 R HOLZ-HER FR502 Multi 186786
|
2 1.3 55.8 8 12.5 16 2 5x2,3 24’000 L HOLZ-HER FR502 Multi 186787
|
45 2 55.2 8 12.5 16 2 5x2,3 24’000 R HOLZ-HER FR502 Multi 186916
|
45 2 55.2 8 12.5 16 2 5x2,3 24’000 L HOLZ-HER FR502 Multi 186917
|
