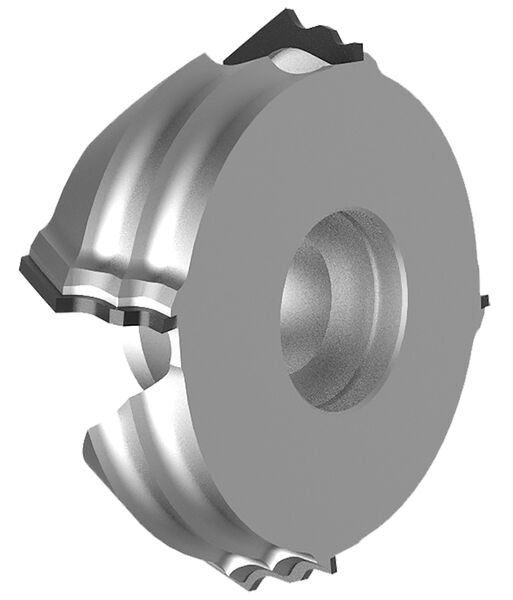

DIAMAX Kanten-Multi-Profil-Fräser CM DP HSK 25R - Homag (Brandt) MS 40

Produkt

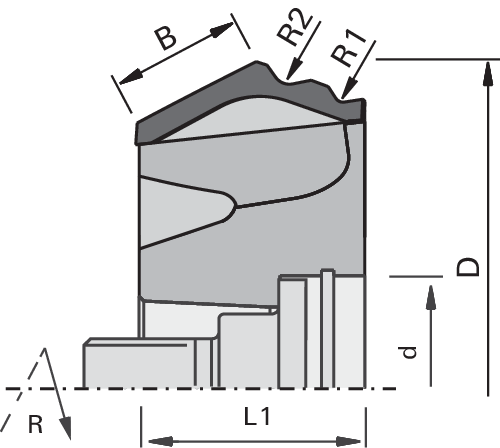

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag (Brandt) mit 2-Profil Technik und Aggregat MS 40
  • zum Abrunden von Weichholz-, Hartholz-, Furnier- und Kunststoffanleimerkanten

Ausführung

  • mit Achswinkel
  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • n max=24.000 min-1

Vorteile

  • sehr hohe Standzeit im Vergleich zur HW-Messerkopf Ausführung
  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Fase∡
[°]
R1
[mm]
R2
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
B
[mm]
L1
[mm]
Ø d
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1 2 74.67 67,12 21.88 14 25.28 HSK 25R 4 R 80476483
|
1 2 74.67 67,12 21.88 14 25.28 HSK 25R 4 L 80476484
|
1.3 1.3 74.67 67,7 21.78 14 25.28 HSK 25R 4 R 80476485
|
1.3 1.3 74.67 67,7 21.78 14 25.28 HSK 25R 4 L 80476486
|
1.3 2 74.67 67,7 21.78 14 25.28 HSK 25R 4 R 80476487
|
1.3 2 74.67 67,7 21.78 14 25.28 HSK 25R 4 L 80476488
|
1.3 3 74.67 67,7 21.78 14 25.28 HSK 25R 4 R 80476489
|
1.3 3 74.67 67,7 21.78 14 25.28 HSK 25R 4 L 80476490
|
1.5 2 74.67 68,08 21.72 14 25.28 HSK 25R 4 R 80476491
|
1.5 2 74.67 68,08 21.72 14 25.28 HSK 25R 4 L 80476492
|
2 2 74.67 69,05 21.55 14 25.28 HSK 25R 4 R 80476493
|
2 2 74.67 69,05 21.55 14 25.28 HSK 25R 4 L 80476494
|
45 1 74.67 63,25 0 14 25.28 HSK 25R 4 R 80476495
|
45 1 74.67 63,25 0 14 25.28 HSK 25R 4 L 80476496
|
45 1.3 74.67 63,25 0 14 25.28 HSK 25R 4 R 80476497
|
45 1.3 74.67 63,25 0 14 25.28 HSK 25R 4 L 80476498
|
45 1.5 74.67 63,25 0 14 25.28 HSK 25R 4 R 80476499
|
45 1.5 74.67 63,25 0 14 25.28 HSK 25R 4 L 80476500
|
45 2 74.67 63,25 0 14 25.28 HSK 25R 4 R 80476501
|
45 2 74.67 63,25 0 14 25.28 HSK 25R 4 L 80476502
|
