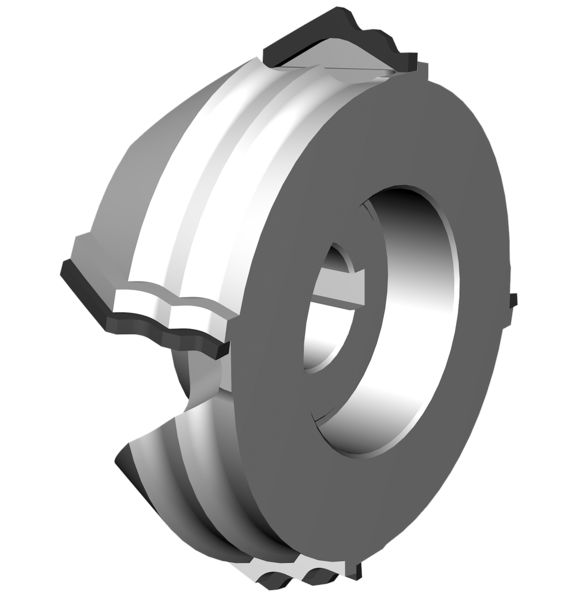

DIAMAX Kanten-Multi-Profil-Fräser CM DP - Homag (Brandt)

Produkt

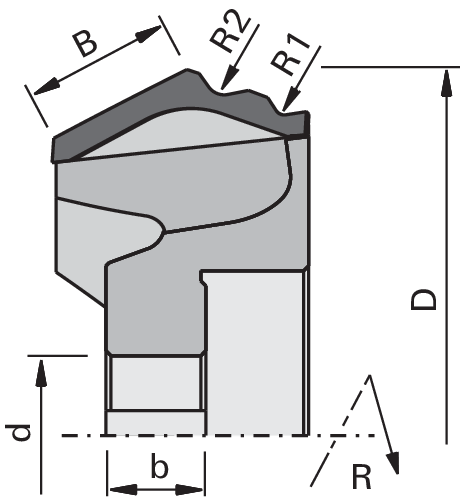

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag (Brandt) mit 2-Profil Technik
  • zum Abrunden von Weichholz-, Hartholz-, Furnier- und Kunststoffanleimerkanten

Ausführung

  • mit Achswinkel
  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • n max=24.000 min-1

Vorteile

  • sehr hohe Standzeit im Vergleich zur HW-Messerkopf Ausführung
  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Fase∡
[°]
R1
[mm]
R2
[mm]
Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1 2 74.24 14 10 16 4 5x2,3 L Brandt 186471
|
1 2 74.24 14 10 16 4 5x2,3 R Brandt 186472
|
1.3 1.3 74.67 14 10 16 4 5x2,3 L Brandt 186757
|
1.3 1.3 74.67 14 10 16 4 5x2,3 R Brandt 186758
|
1.3 2 74.24 14 10 16 4 5x2,3 L Brandt 186477
|
1.3 2 74.24 14 10 16 4 5x2,3 R Brandt 186478
|
1.3 3 74.24 14 10 16 4 5x2,3 L Brandt 186473
|
1.3 3 74.24 14 10 16 4 5x2,3 R Brandt 186474
|
1.5 2 74.24 14 10 16 4 5x2,3 L Brandt 186475
|
1.5 2 74.24 14 10 16 4 5x2,3 R Brandt 186476
|
2 2 74.67 14 10 16 4 5x2,3 L Brandt 186755
|
2 2 74.67 14 10 16 4 5x2,3 R Brandt 186756
|
45 1 74.67 14 10 16 4 5x2,3 L Brandt 186749
|
45 1 74.67 14 10 16 4 5x2,3 R Brandt 186750
|
45 1.3 74.67 14 10 16 4 5x2,3 L Brandt 186751
|
45 1.3 74.67 14 10 16 4 5x2,3 R Brandt 186752
|
45 1.5 74.67 14 10 16 4 5x2,3 L Brandt 186753
|
45 1.5 74.67 14 10 16 4 5x2,3 R Brandt 186754
|
45 2 74.67 14 10 16 4 5x2,3 L Brandt 186747
|
45 2 74.67 14 10 16 4 5x2,3 R Brandt 186748
|
