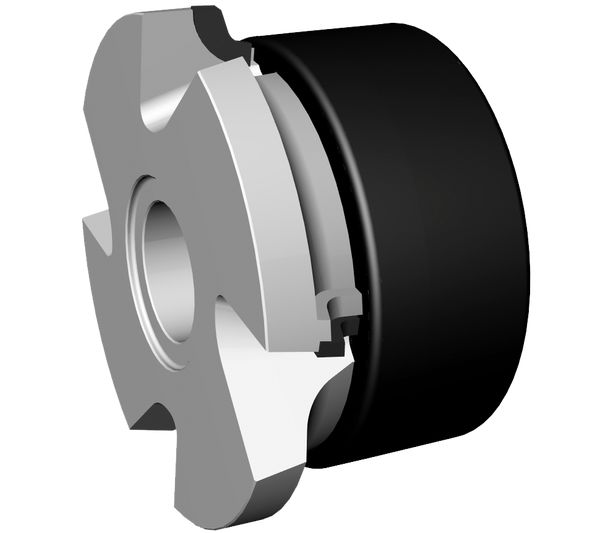

DIAMAX Kanten-Abrund-Fräser DP mit Tastrolle ohne Drehmomentstütze - Brandt

Produkt

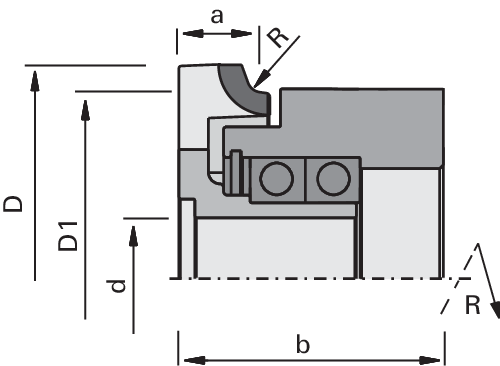

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Brandt
  • zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • Fräser mit integrierter Tastfunktion
  • Lagerung durch Wälzlager
  • n max = 18.000 min-1

Vorteile

  • hohe Genauigkeit und gutes Bearbeitungsergebnis durch integrierte Tastrolle

Hinweise

  • Basismaße a und D1 konstant
  • für diesen Einsatzfall wird nur eine Drehrichtung benötigt
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2,0 58 49,9 11 32.5 16 4 R 185360
|
