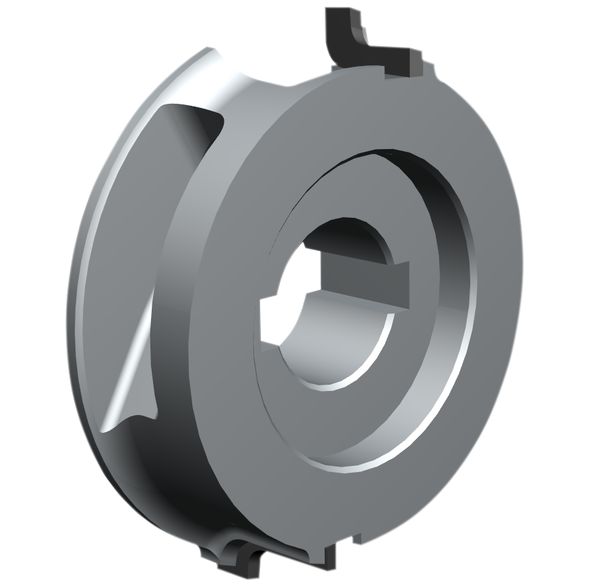

185430 - DIAMAX Kanten-Abrund-Fräser DP - HOLZ-HER FR201 - AirStream-System
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat FR201 (1825M)
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- AirStream-System
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- n max = 24.000 min-1
Vorteile
- deutlich erhöhter Spanerfassungsgrad durch AirStream-System
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- sehr geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
- nicht zum Nachschärfen vorgesehen

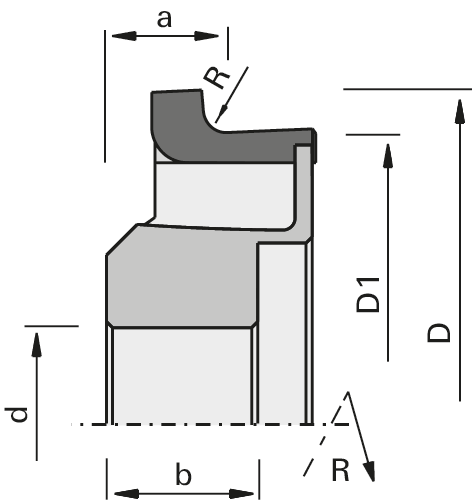

| Merkmal | Wert | |
|---|---|---|
| R = Radius | 1,0 [mm] | |
| Ø D = Flugkreisdurchmesser | 57 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 50 [mm] | |
| a = Abstand zur Maschine | 10 [mm] | |
| b = Nabenbreite | 12.5 [mm] | |
| Ø d = Bohrungsdurchmesser | 16 [mm] | |
| Z = Zähnezahl | 2 | |
| DKN = Doppelkeilnut | 5x2,3 [mm] | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
| Maschine/Type | HOLZ-HER FR201 | |
|
