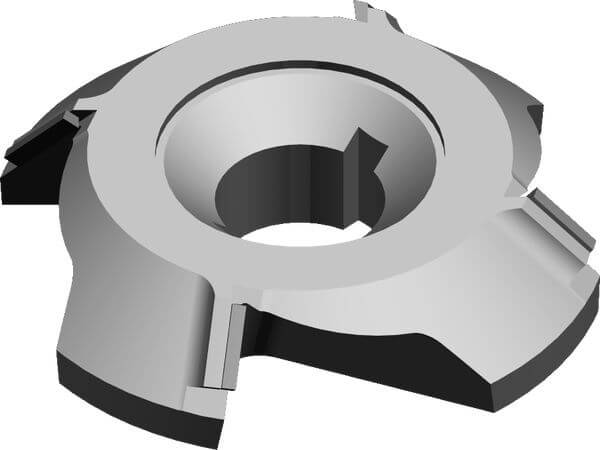

DIAMAX Kanten-Fase-Fräser CM DP - HOLZ-HER FF701 (FF501 / 1833)
Produkt

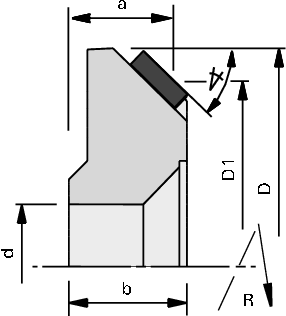

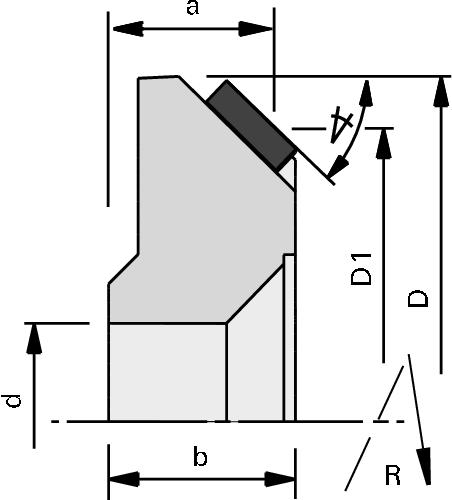

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat FF701 (FF501 / 1833)
- zum Fasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- Nachschärfzone 3,5 mm
- n max = 24.000 min-1
Vorteile
- optimierte Spanentsorgung durch ChipMeister Version
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
|
Fase∡
[°] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 45 | 72.5 | 61 | 17 | 19 | 20 | 4 | 5x2,2 | 24’000 | R | HOLZ-HER 1833 | 182508 | ||
| 45 | 72.5 | 61 | 17 | 19 | 20 | 4 | 5x2,2 | 24’000 | L | HOLZ-HER 1833 | 182509 | ||
