DIAMAX Kanten-Abrund-Fräser CM DP - HOLZ-HER FF701 (FF501 / 1833)

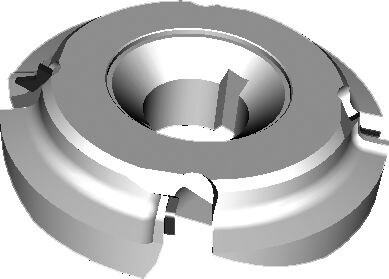

Produkt

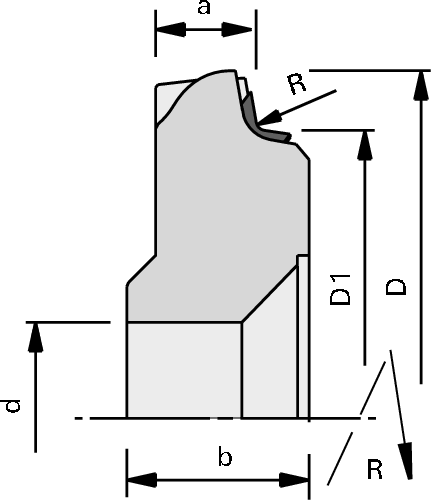

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat FF701 (FF501 / 1833)
- zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- Nachschärfzone 3,5 mm
- n max = 24.000 min-1
Vorteile
- optimierte Spanentsorgung durch ChipMeister Version
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 1,0 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | R | HOLZ-HER 1833 | 182500 | ||
| 1,0 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | L | HOLZ-HER 1833 | 182501 | ||
| 1,3 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | R | HOLZ-HER 1833 | 187034 | ||
| 1,3 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | L | HOLZ-HER 1833 | 187035 | ||
| 2,0 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | R | HOLZ-HER 1833 | 182502 | ||
| 2,0 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | L | HOLZ-HER 1833 | 182503 | ||
| 2,5 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | R | HOLZ-HER 1833 | 182504 | ||
| 2,5 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | L | HOLZ-HER 1833 | 182505 | ||
| 3,0 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | R | HOLZ-HER 1833 | 182506 | ||
| 3,0 | 72.5 | 61 | 13.5 | 19 | 20 | 4 | 5x2,2 | 24’000 | L | HOLZ-HER 1833 | 182507 | ||
