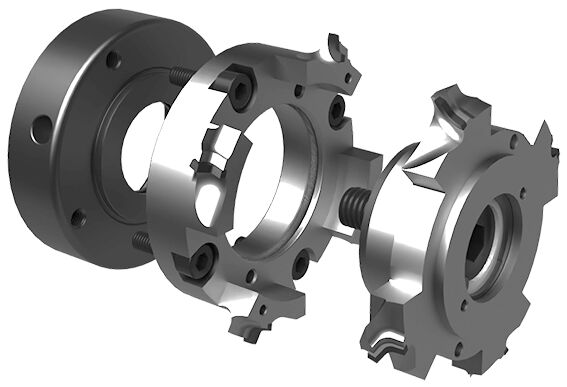

DIAMAX-Kanten-Profil-Fräser CM DP - flexTrim (Einzelwerkzeug) - Homag

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag für Formfräsaggregate FK11, FK20, FK21 , FF32, FF12, PF21 mit flexTrim Fräskopf
  • zur Verwendung in bestehendem flexTrim Satzwerkzeug
  • zum Abrunden und / oder Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • Einzelwerkzeug zum Austausch im flexTrim Satz
  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel
  • Auslaufwinkel 15°

Vorteile

  • Option zum einzelnen Austausch eines verschlissenen Einzelwerkzeug im flexTrim Satz
  • Option zur Profiländerung im flexTrim Satz
  • Nachhaltigkeit und Kostenersparnis im Vergleich zum Austausch des kompletten flexTrim Satzes

Hinweise

  • bei Lieferdatum der Maschine oder des flexTrim Satzes ab 2016 kann ein einzelnes Profil getauscht werden
  • bei älteren Ausführungen nicht: siehe aufgravierte LEUCO Fertigungsauftragsnummer > 7411179
  • zur selbstständigen Montage des Einzelwerkzeuges bitte beiliegende Montageanweisung beachten
  • Achtung bei Wechsel der Profilkombination im bestehenden flexTrim Satz: 1. das fixe Werkzeug (siehe HSK 25R) muss immer das größere Profil sein.
  • 2. bei Werkzeugen mit Fase-Kombination kann es zur Reduktion der max. bearbeitbaren Kantenstärke kommen

Tabellen- und Bildlegende...

Fase∡
[°] 		R
[mm] 		Ø D
[mm] 		Ø D1
[mm] 		a
[mm] 		b
[mm] 		Ø d
[mm] 		Z nmax
[min-1] 		L/R Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1,0 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 69041484/69041485 80496731
|
1,0 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 69041484/69041485 80496732
|
1,1 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 69043546/69043548 80496735
|
1,1 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 69043546/69043548 80496736
|
1,3 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 69007334/69007335 80496739
|
1,3 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 69007334/69007335 80496740
|
1,5 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 183188/183189 80496741
|
1,5 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 183188/183189 80496742
|
2,0 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 183127/183128 80496745
|
2,0 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 183127/183128 80496746
|
2,5 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 183125/183126 80496749
|
2,5 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 183125/183126 80496750
|
3,0 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 183123/183124 80412778
|
3,0 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 183123/183124 80412779
|
3,5 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 69072923/69072922 80496753
|
3,5 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 69072923/69072922 80496754
|
4,0 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 69005577/69005578 80496755
|
4,0 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 69005577/69005578 80496756
|
4,5 78 70 19.5 HSK 25R 4 18’000 L erodierte Variante für 69073478/69073489 80496757
|
4,5 78 70 19.5 HSK 25R 4 18’000 R erodierte Variante für 69073478/69073489 80496758
|
0,8 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 69076894 / 69076895 80496729
|
0,8 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 69076894/69076895 80496730
|
1,0 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 69006175/69006174 80496733
|
1,0 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 69006175/69006174 80496734
|
1,2 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 69006582/69006583 80496737
|
1,2 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 69006582/69006583 80496738
|
1,3 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 69039332/69039334 80412786
|
1,3 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 69039332/69039334 80412780
|
1,5 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 183131/183132 80496743
|
1,5 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 183131/183132 80496744
|
2,0 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 183129/183130 80496747
|
2,0 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 183129/183130 80496748
|
3,0 78 70 22.5 13.5 40 4 18’000 L erodierte Variante für 69071111/69071107 80496751
|
3,0 78 70 22.5 13.5 40 4 18’000 R erodierte Variante für 69071111/69071107 80496752
|
15 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 69030426/69030427 80496759
|
15 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 69030426/69030427 80496760
|
20 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 69005572/69005573 80496761
|
20 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 69005572/69005573 80496762
|
25 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 69033744/69033745 80496763
|
25 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 69033744/69033745 80496764
|
30 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 69005815/69005814 80496765
|
30 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 69005815/69005814 80496766
|
45 78 70 21.5 13.5 40 4 18’000 L erodierte Variante für 183190/183191 80496767
|
45 78 70 21.5 13.5 40 4 18’000 R erodierte Variante für 183190/183191 80496768
|
