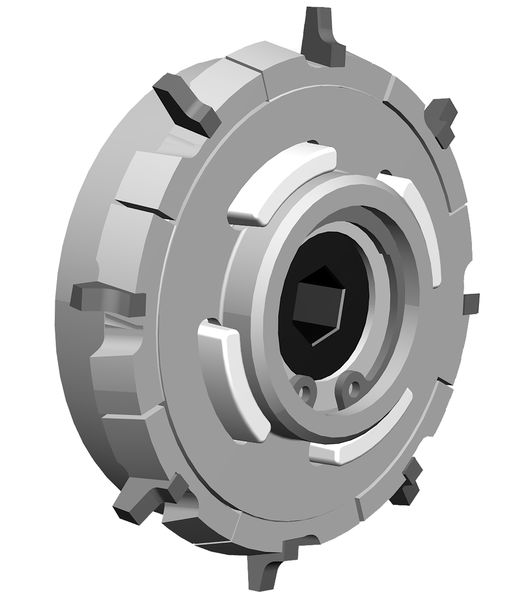

DIAMAX-Kanten-Abrund-Fräser CM DP HSK 25R - flexClick - Homag

Produkt

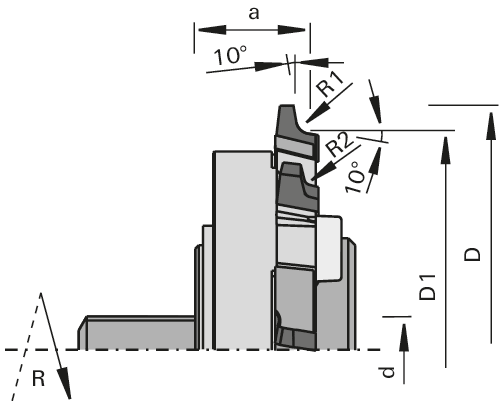

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag für Formfräsaggregate MF50, MF60
  • zum Abrunden und / oder Anfasen von MDF-Platten und Kunststoffkanten

Ausführung

  • 2-profiliges Werkzeug inklusive Verstellmechanik
  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel
  • Auslaufwinkel 10°
  • n max = 13.000 min-1

Vorteile

  • Kombination von 2 unterschiedlichen Profilen
  • einfacher Profilwechsel ohne Demontage des Werkzeuges realisierbar
  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
  • optimierte Spanentsorgung durch ChipMeister Version

Hinweise

  • weitere Kombinationen auf Anfrage möglich
  • Basismaße a und D1 konstant
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

R1
[mm]
R2
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
Ø d
[mm]
Z nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2 1 70 62 16.5 HSK 25R 4 13’000 L 186203
|
2 1 70 62 16.5 HSK 25R 4 13’000 R 186204
|
2 1.3 70 62 16.5 HSK 25R 4 13’000 L 186201
|
2 1.3 70 62 16.5 HSK 25R 4 13’000 R 186202
|
2 1.5 70 62 16.5 HSK 25R 4 13’000 L 186199
|
2 1.5 70 62 16.5 HSK 25R 4 13’000 R 186200
|
3 1.3 70 62 16.5 HSK 25R 4 13’000 L 186197
|
3 1.3 70 62 16.5 HSK 25R 4 13’000 R 186198
|
