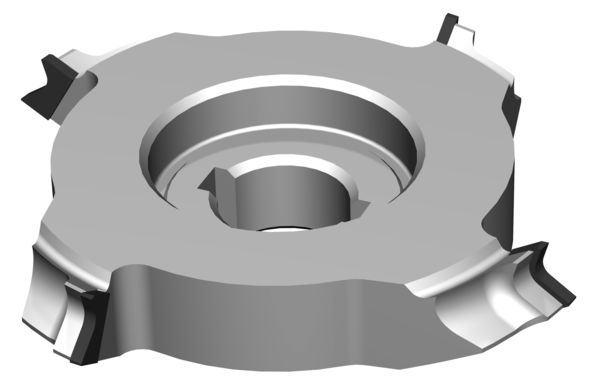

DIAMAX-Kanten-Abrund-Fräser DP - Ott HFR 06.2

Produkt

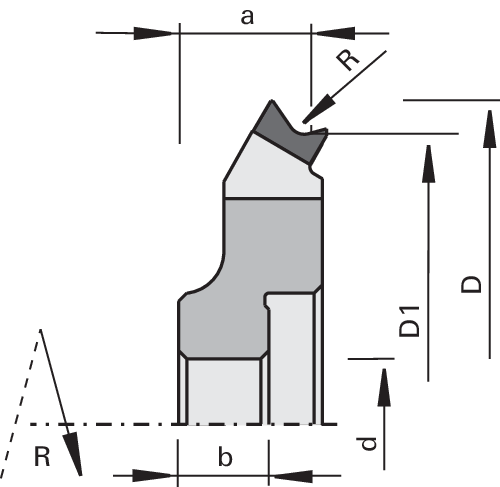

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Ott HFR 06.2
  • zum Abrunden und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • ohne Achswinkel
  • n max = 23.800 min-1

Vorteile

  • optimale Schnittqualität

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
nmax
[min-1]
L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2,0 80 72 15.3 11 16 4 5x2,3 23’800 L Ott HFR 06.2 185685
|
2,0 80 72 15.3 11 16 4 5x2,3 23’800 R Ott HFR 06.2 185686
|
