DIAMAX-Hochleistungs-Kanten-Abrund-Fräser DP für BAZ - Homag

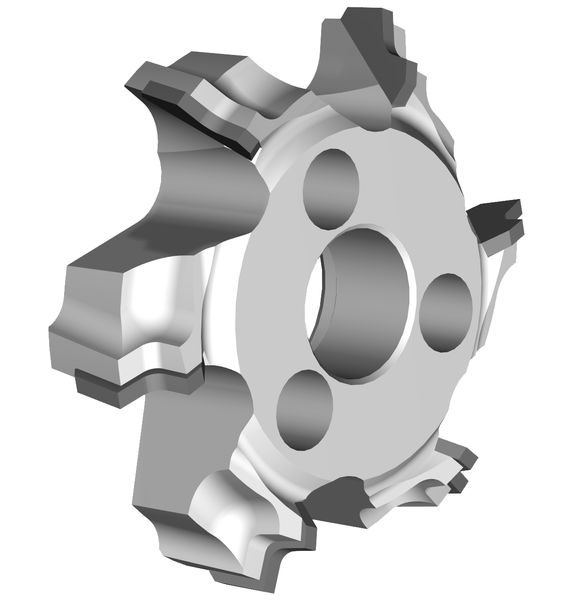

Produkt

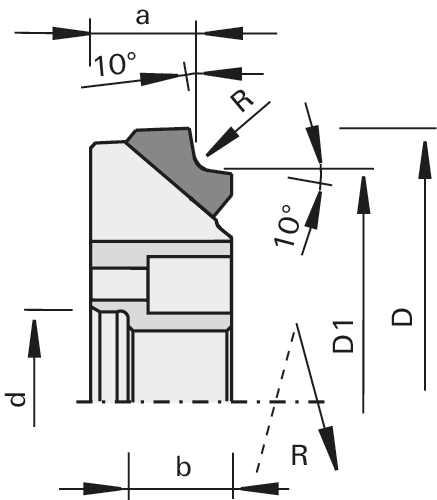

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • BAZ Homag
  • zum Abrunden von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel
  • sehr hohe Wuchtgüte
  • Z6 Ausführung
  • n max = 24.000 min-1

Vorteile

  • beste Schnittqualität durch exzellente Wuchtgüte und hohe Zahnzahl
  • Verzicht auf Ziehklingenbearbeitung möglich

Hinweise

  • Basismaße a und D1 konstant
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z NL nmax
[min-1]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1,0 59 50 11 11 19 6 3/4,2/25 24’000 L 185977
|
1,0 59 50 11 11 19 6 3/4,2/25 24’000 R 185978
|
1,5 59 50 11 11 19 6 3/4,2/25 24’000 L 185979
|
1,5 59 50 11 11 19 6 3/4,2/25 24’000 R 185980
|
2,0 59 50 11 11 19 6 3/4,2/25 24’000 L 185981
|
2,0 59 50 11 11 19 6 3/4,2/25 24’000 R 185982
|
3,0 59 50 11 11 19 6 3/4,2/25 24’000 L 185983
|
3,0 59 50 11 11 19 6 3/4,2/25 24’000 R 185984
|
