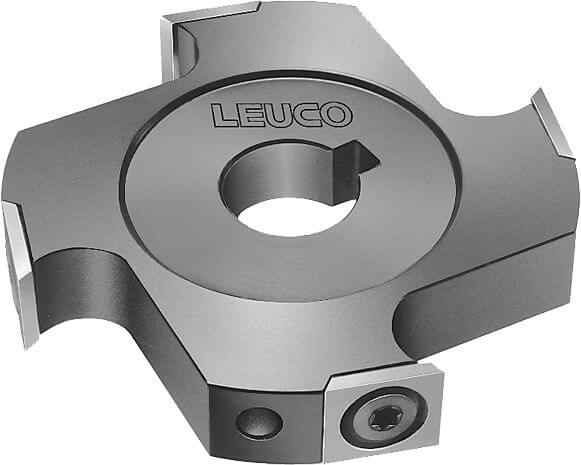

168510 - Kanten-Füge-Messerköpfe HW - Homag

Produkt

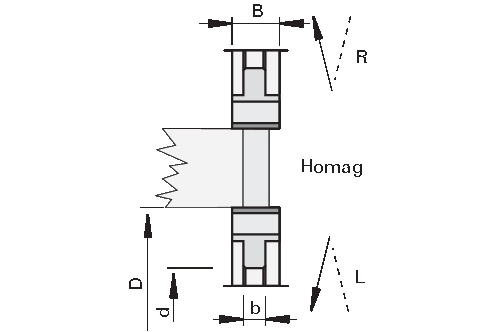

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen
  • zum Fügen und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • Schneiden achsparallel
  • Schneidstoff: HW HL Board 05
  • n max = 18.000 min-1

Vorteile

Hinweise

  • Drehrichtung nach DIN-EN 50144
Merkmal Wert
Ø D = Flugkreisdurchmesser 70 [mm]
B = Schnittbreite 20 [mm]
b = Nabenbreite 10 [mm]
Ø d = Bohrungsdurchmesser 16 [mm]
Z = Zähnezahl 4
DKN = Doppelkeilnut 5x2,3 [mm]
nmax = maximale Drehzahl 18’000 [min-1]
L/R = Schneidrichtung R
L = Lieferstatus
Maschine/Type Homag

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Wendeplatten HW mit 2 Schneidkanten 20x14,3x2,5N 168509
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Senkkopfschrauben - mit Innentorx M5x12 T20 D=Ø9,3 166709
|
Schraubendreher mit Quergriff für Innentorx T20x100 166092
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
