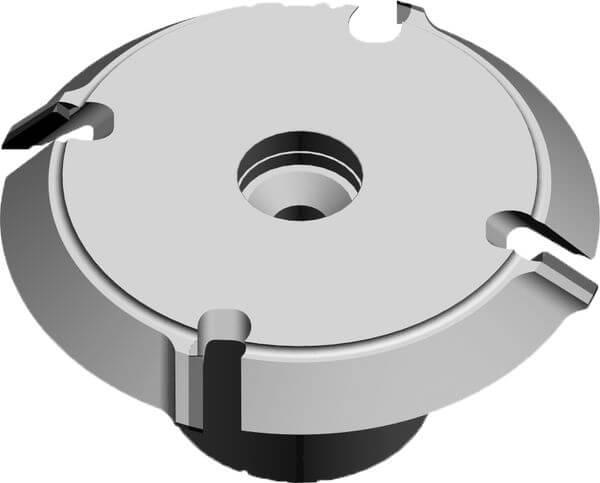

Kanten-Fase-Fräser DP HSK 32 - Homag

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag / FK-Aggregat
  • zum Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • polierte Spanfläche
  • feinstbearbeitete Freifläche
  • mit Achswinkel

Vorteile

  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges
  • optimierte Spanentsorgung durch ins Werkzeug integrierte Spanableitung
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Basismaße a und D1 konstant
  • Achtung: Maschinen müssen entsprechend nachgerüstet werden
  • Drehrichtung nach DIN-EN 50144

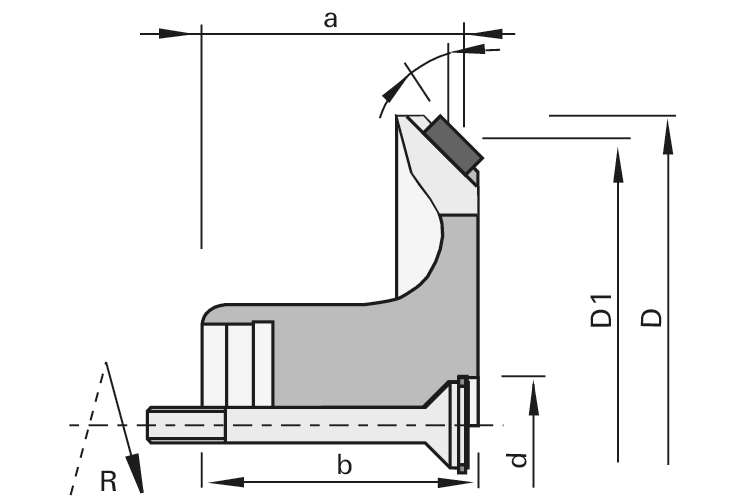

Tabellen- und Bildlegende...

Fase∡
[°]
Ø D
[mm]
Ø D1
[mm]
a
[mm]
b
[mm]
Ø d
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

20 65.1 62,3 31.5 34 HSK 32 4 L 180288
|
20 65.1 62,3 31.5 34 HSK 32 4 R 180289
|
45 70 62,3 31.5 34 HSK 32 4 L 180319
|
45 70 62,3 31.5 34 HSK 32 4 R 180318
|
20 65.1 62,3 31.5 34 HSK 32 6 L 180290
|
20 65.1 62,3 31.5 34 HSK 32 6 R 180291
|
45 70 62,3 31.5 34 HSK 32 6 L 180321
|
45 70 62,3 31.5 34 HSK 32 6 R 180320
|
